CJ4-40 楼梯形铜排绝缘支架 (4阶柱式/大孔径M10螺纹)
  • CJ4-40 楼梯形铜排绝缘支架 (4阶柱式/大孔径M10螺纹)
CJ4-40 楼梯形铜排绝缘支架 (4阶柱式/大孔径M10螺纹)

产品名称： CJ4-40 楼梯形铜排绝缘支架 (4阶柱式/大孔径M10螺纹)

咨询热线：

13968748881
15825693142

资料下载

分享到：
产品概览

【产品简介】
CJ4-40 楼梯形铜排绝缘支架（大电流阶梯柱式母排绝缘子）采用高强度不饱和聚酯玻璃纤维模塑料 (DMC) 模压制造。本型号在保持大爬电间距立柱结构的同时，柱顶紧固螺纹全面升级为 M10 规格，专为大跨度、大截面重型母线铜排设计，抗扭力矩更大、承重固定更坚固，广泛应用于大型低压成套开关柜、变压器进出线端及重型母线系统。

【核心技术参数】

性能项目 标准参数值 定制/选配说明
产品型号 CJ4-40 CJ 系列 4 阶立柱式重载铜排支架
主体材质 高强度模压 DMC 材质（红色） 高阻燃增强型，颜色性能可定制
预埋嵌件 默认铁镀铜螺芯 可定制纯铜、不锈钢螺芯
安装螺纹 阶梯螺纹：4 × M10；底座螺孔：1 × M10 大孔径 M10 螺纹，抗滑丝、抗剪切力更强
安装通孔 底座设有两个 Φ10 通孔（带六角沉孔防转） 方便穿穿心螺栓直接与机柜立柱紧固
产品功能 绝缘隔离、重载大容量母排阶梯支撑 大幅增加相间电气间隙与爬电距离
额定绝缘电压 660V ~ 1000V 满足工业低压配电绝缘耐压要求
工作温度 -40℃ ~ +140℃ (注: 图注-40~+40℃，实标耐温上限更高) 阻燃级别达到 UL94-V0 级（离火自熄）

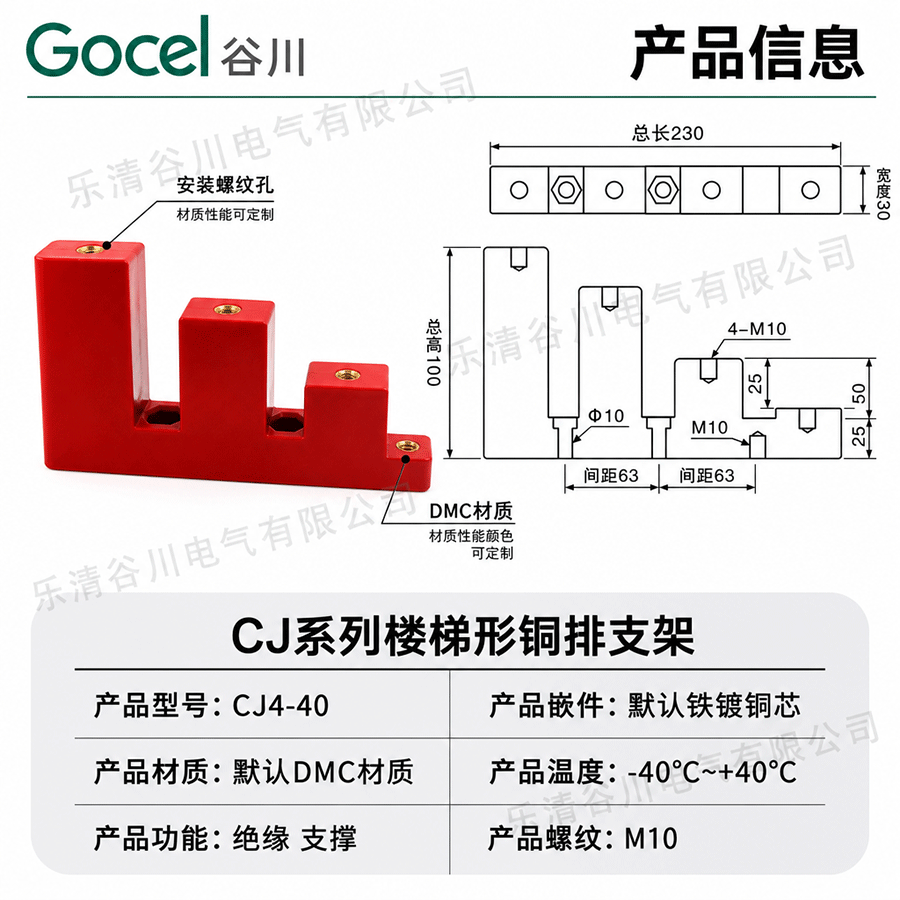

【外形尺寸与安装工程图】

  • 总长度：230 mm
  • 总高度：100 mm
  • 支架宽度（厚度）：30 mm
  • 立柱高差：各级阶梯高度差为 25 mm（立柱台阶高 25mm / 50mm）
  • 立柱间距：各相柱中心水平间距 63 mm
  • 底座安装孔位：设有 1 个 M10 安装螺纹孔及 2 个 Φ10 安装通孔
  • 母排紧固孔位：4 根立柱顶端均配有 M10 紧固螺纹孔

【适用场景与行业】

  1. 重型大电流开关柜：GGD、GCK、MNS、Blokset 等低压配电屏主母排大截面铜排固定。
  2. 大容量变压器及进出线柜：变压器低压侧大电流输出排、进线母线桥分层支撑。
  3. 密集型母线槽与工业动力箱：大负荷工矿企业配电室、发电机房重载铜排敷设。

【定制支持】
支持针对客户工程要求提供非标定制：预埋嵌件材质（全黄铜/铁镀铜/不锈钢）、绝缘耐温阻燃等级及外观颜色。批量工程采购或索取样品请联系在线客服或拨打咨询热线。
