CJ4-30 楼梯形铜排绝缘支架 (4阶柱式/M8螺纹)

CJ4-30 楼梯形铜排绝缘支架 (4阶柱式/M8螺纹)

产品名称： CJ4-30 楼梯形铜排绝缘支架 (4阶柱式/M8螺纹)

咨询热线：

13968748881

15825693142

分享到：

【产品简介】

CJ4-30 楼梯形铜排绝缘支架（阶梯柱式母排绝缘子）采用高强度不饱和聚酯玻璃纤维模塑料 (DMC) 模压制造。该产品专为大电流多相母线排设计，采用分体阶梯立柱结构，有效增大了相间电气间隙与爬电距离，具备极高的抗弯曲力矩、阻燃自熄性能及耐电弧性，广泛应用于低压配电屏、大容量进出线柜及母线槽中。

【核心技术参数】

性能项目	标准参数值	定制/选配说明
产品型号	CJ4-30	CJ 系列 4 阶立柱式铜排支架
主体材质	高强度模压 DMC 材质（红色）	高阻燃增强型，颜色可定制
预埋嵌件	默认铁镀铜螺芯	可定制纯铜、不锈钢螺芯
安装螺纹	阶梯螺纹：4 × M8；底座螺孔：1 × M10	柱顶紧固铜排，防滑丝设计
安装通孔	底座设有两个 Φ10 通孔（带六角沉孔防转）	方便穿螺栓与框架固定
产品功能	绝缘隔离、大容量母线阶梯支撑	大幅增加相间相隙，防止相间飞弧
额定绝缘电压	660V ~ 1000V	满足成套配电绝缘耐压标准
工作温度	-40℃ ~ +140℃ (注: 图注-40~+40℃，实标耐温上限更高)	阻燃级别达到 UL94-V0 级

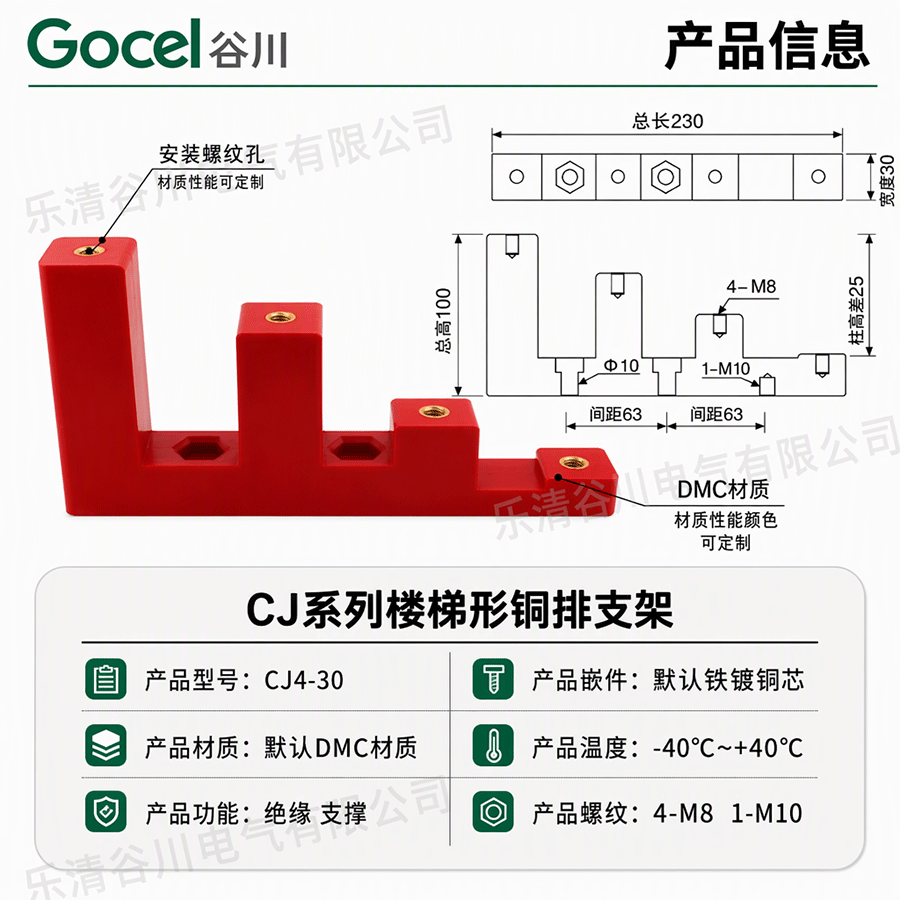

【外形尺寸与安装工程图】

总长度：230 mm
总高度：100 mm
支架宽度（厚度）：30 mm
立柱高差：各级阶梯高度差为 25 mm
立柱间距：各相柱中心水平间距 63 mm
安装定位：底座配有 1 个 M10 螺纹孔及 2 个 Φ10 安装通孔
母排固定：4 根立柱顶端均配有 M8 紧固螺纹孔

【适用场景与行业】

大容量配电成套柜：GGD、GCK、MNS 等低压配电柜的主母线进出线支撑与固定。
母线槽与母线桥：密集型/空气型母线槽分线箱、母线过渡箱。
特种工业配电：发电机组输出控制柜、变压器二次侧低压铜排分相排布与固定。

【定制支持】
支持针对客户工程要求提供非标定制：螺纹规格（可选 M8 / M10）、预埋嵌件材质（全黄铜/铁镀铜/不锈钢）及特殊阻燃等级。批量工程采购或索取样品请联系在线客服或拨打咨询热线。
