SM30 低压母线支撑绝缘柱 (高度30mm/M8双向内螺纹/鼓形)
  • SM30 低压母线支撑绝缘柱 (高度30mm/M8双向内螺纹/鼓形)
SM30 低压母线支撑绝缘柱 (高度30mm/M8双向内螺纹/鼓形)

产品名称： SM30 低压母线支撑绝缘柱 (高度30mm/M8双向内螺纹/鼓形)

咨询热线：

13968748881
15825693142

资料下载

分享到：
产品概览

【产品简介】

SM30 低压母线支撑绝缘柱（鼓形圆柱绝缘支撑件/开关柜绝缘垫块）采用高强度不饱和聚酯玻璃纤维模塑料 (DMC) 高温高压模压成型。作为成套配电系统中出货量大、适配性极广的通用型中号规格，具备 30mm 适中的空间绝缘距离，腰部带防滑卡槽，两端预埋加固 M8 铜螺牙。兼顾安装空间紧凑性与抗弯抗剪切机械力，专用于各类低压成套开关屏、分支电箱及动力柜的母线排平稳支撑与电气隔离。

【核心技术参数】

性能项目 标准参数值 定制/选配说明
产品型号 SM30 SM 系列通用型鼓形绝缘柱
主体材质 高强度模压 DMC 阻燃树脂（红色） 阻燃增强级，颜色支持红/黑定制
预埋嵌件 默认优质铁镀铜螺芯 可选装高纯度全黄铜、不锈钢螺芯
安装螺纹 两端内螺纹：M8 双向受力紧固，丝扣紧密抗滑丝
结构外形 鼓形圆柱式（中间设卡紧防转凸环） 便于工具夹紧定位，有效阻止紧固偏转
产品功能 相间绝缘、对地绝缘、母排紧固支撑 耐电弧起痕性能优异，耐老化抗振动
额定绝缘电压 660V ~ 1000V 满足 GB/T 与 IEC 低压成套电气标准
工作温度 -40℃ ~ +140℃ (注: 图注-40~+40℃，实标耐温上限更高) 阻燃等级达到 UL94-V0（离火自熄）

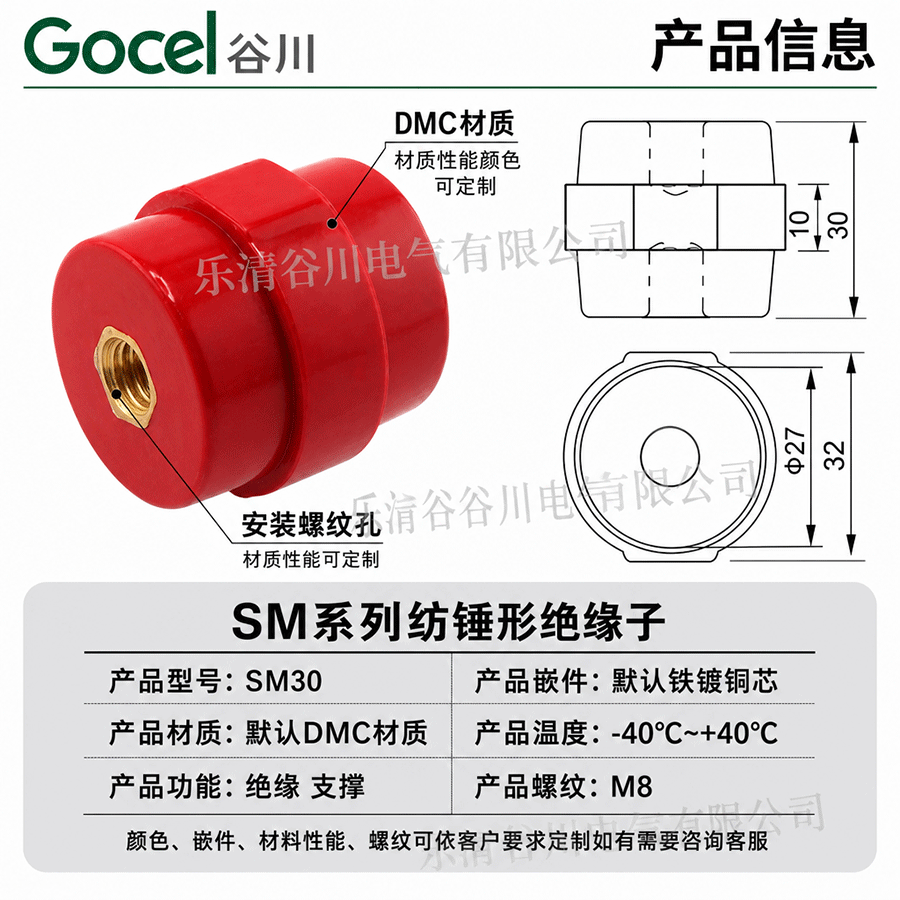

【外形尺寸与安装工程图】


  • 总高度：30 mm
  • 最大外径（中间腰环）：32 mm
  • 端面贴合外径：Φ27 mm
  • 中间凸台高度：10 mm
  • 两端螺纹规格：顶端与底端均为 M8 安装内螺纹孔

【适用场景与行业】

  1. 成套低压配电箱/屏：GGD、GCK、XL-21 动力箱内主铜排、零排（N排）、地排（PE排）绝缘隔离。
  2. 母线分支过渡装置：封闭母线槽插接箱、电缆分支箱、母线分线箱的相间导电铜排固定。
  3. 工业电源与变流装置：中型变频器、稳压电源、工业自动化控制机柜内部汇流排安装。

【定制支持】
支持工程批量按需定制：两端螺纹孔深、牙距配合、嵌件材质（全铜/铁镀铜/不锈钢）、特殊绝缘耐压级别。如需 CAD 图纸、3D STEP 模型或索样请联系在线客服。
