产品名称： DJ6117-6.3 6.3H型焊接插片端子 (PCB板焊直插公端/双立翼双焊脚/1.1-1.6mm三种脚宽/0.8mm厚黄铜镀锡/散装)

【产品简介】
DJ6117-6.3（亦称 DJ6117-6.3x0.8）是一款专用于 PCB 印刷电路板直接焊接安装的 6.3mm 系列 H 型立式公插片接线端子。产品采用高导电优质 H62Y2 黄铜精密冲压制成，板材厚度为标准的 0.8mm（T=0.8mm），表面经过环保光亮镀锡处理，具备优良的抗氧化防腐蚀能力与极佳的上锡焊接性能。
本款端子最大结构特色在于其H型双立翼与双直插焊接引脚设计：两侧冲压成型 3.2mm 高的垂直立翼，既强化了端子整体的抗弯刚性，又能在插拔受力时有效缓冲机械冲击；底部平行的双焊接脚跨距为 3.7mm，脚长 5.5mm，提供 1.1mm / 1.5mm / 1.6mm 三种引脚宽度规格，可完美适配不同规格的电路板焊盘孔径。焊接后牢固直立在 PCB 板上，插拔母端平稳可靠。产品为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与引脚规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

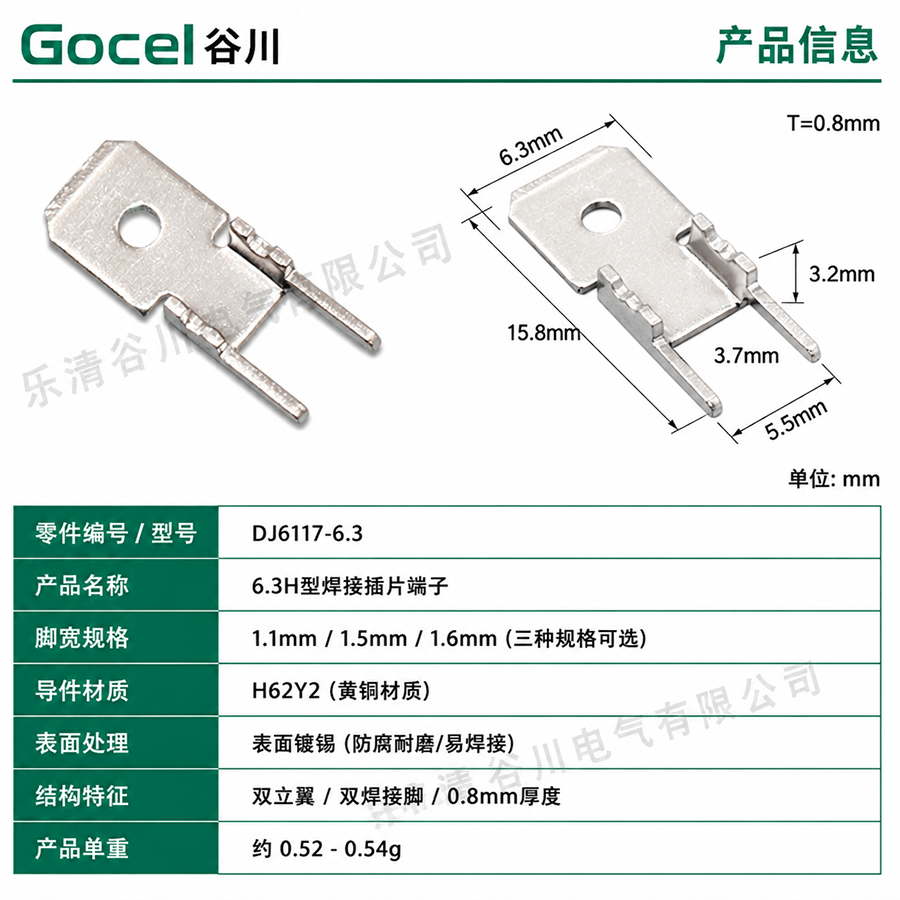

【外形尺寸与精密工程图】

• 公插片工作宽度：约 6.3 mm6.3 mm（标准 6.3 系列对接规格）
• 插片主体段长度：约 15.8 mm15.8 mm（插片前端至焊脚肩部定位台阶）
• 双焊接脚长度：约 5.5 mm5.5 mm（穿板焊接有效焊脚长）
• 双引脚中心槽宽：约 3.7 mm3.7 mm
• 双侧立翼高度：约 3.2 mm3.2 mm（加强机械抗弯刚性）
• 材料标称厚度：T=0.8 mmT=0.8 mm
• 单件参考重量：约 0.52∼0.54 g0.52∼0.54 g
• 焊接固定形式：PCB 穿孔焊接（支持波峰焊、回流焊及手工烙铁焊接）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 家用电器主控板：微波炉、电磁炉、消毒柜、变频空调主板上的强电电源输入/输出 6.3 插片直焊接线。
2. 工业电源与变压器：开关电源模块、隔离变压器引出端、逆变器驱动板上的快速连接公端。
3. 电控配电设备：继电器模块控制板、充电桩主板、电机控制器 PCB 接线端子。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋），无连带料带，便于电子产线插件工位手工装配或自动化散件振动盘供料插件。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
