产品名称： DJ6116-6.3 6.3旗形焊接插片端子 (90度旗形侧插/PCB板双引脚直焊公端/带定位孔/0.8mm厚黄铜镀锡/散装)

【产品简介】
DJ6116-6.3（亦称 DJ6116-6.3x0.8）是一款专用于 PCB 印刷电路板垂直焊接、实现横向 90° 侧面直插对接的 6.3mm 系列旗形焊接式公插片端子。产品采用高导电优质 H62Y2 黄铜精密冲压制成，板材厚度为标准 0.8mm（T=0.8mm），表面经过环保光亮镀锡处理，具备出色的防腐防氧化能力与优异的浸锡焊接性能。

本款端子最大结构特色在于其90° 旗形直角与双引脚立式焊接设计：焊接在 PCB 板上后，公插片向侧向水平延伸（插片工作面宽 6.3mm，凸出长 4.0mm，带 Φ2.5mm 圆孔），完美解决主板上方净空高度不足、母端线束需水平平行接入的布线难题；底部双直插引脚外跨 6.1mm、内槽距 3.9mm，焊接定位稳固，插拔抗疲劳强度高。全系产品为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

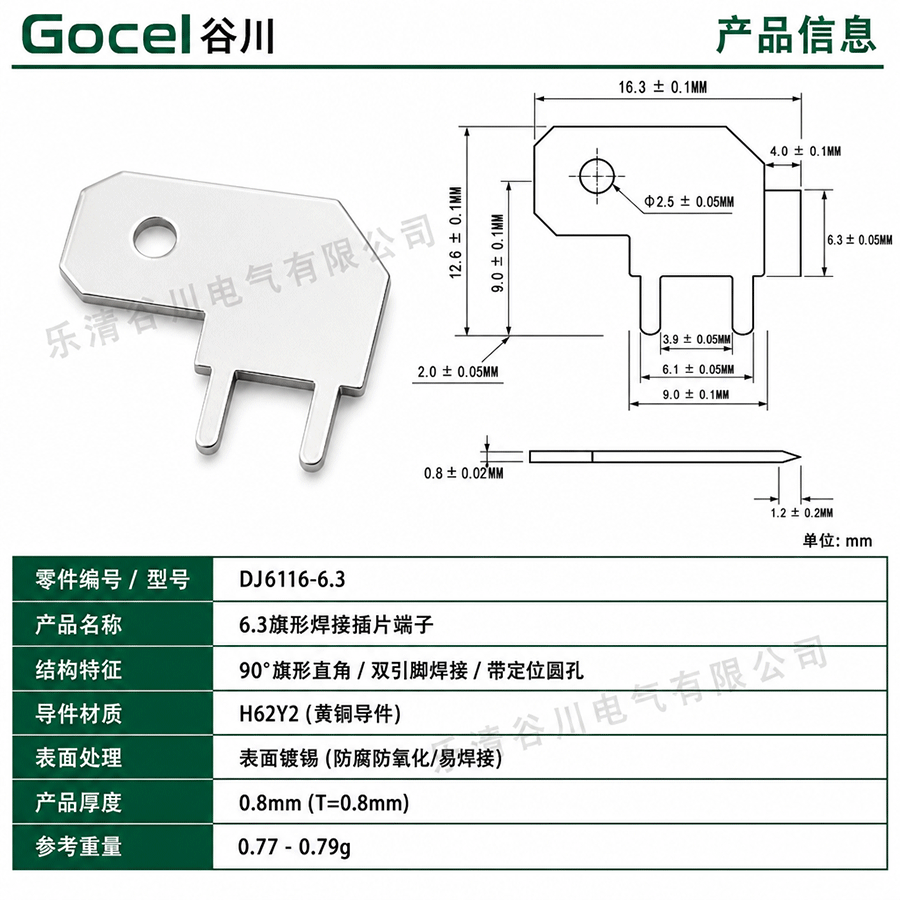

【外形尺寸与精密工程图】

• 公插片工作宽度：约 6.3±0.05 mm6.3±0.05 mm（标准 6.3 系列对接插片）
• 侧向插片凸出长度：约 4.0±0.1 mm4.0±0.1 mm
• 端子横向整体长度：约 16.3±0.1 mm16.3±0.1 mm
• 端子纵向整体高度：约 12.6±0.1 mm12.6±0.1 mm（含底部引脚全高）
• 旗形主体部分高度：约 9.0±0.1 mm9.0±0.1 mm（焊脚有效长度约 3.6 mm3.6 mm）
• 双焊接脚外展跨距：约 6.1±0.05 mm6.1±0.05 mm
• 双焊接脚内槽间距：约 3.9±0.05 mm3.9±0.05 mm（单脚宽度约 1.1 mm1.1 mm）
• 公插片自锁定位孔：Φ2.5±0.05 mmΦ2.5±0.05 mm
• 材料标称厚度：0.8±0.02 mm0.8±0.02 mm（T=0.8mmT=0.8mm）
• 焊接固定形式：PCB 穿孔焊接（支持波峰焊及手工烙铁焊接）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 超薄与扁平化家电主控板：微波炉、电磁炉、电烤箱、洗碗机等内部垂直空间极小、需侧向水平插线的主板电路。
2. 工业电控与变频仪器：工控机主板、变频器控制板、电源模块横向接线插头。
3. 机电配电与自动化开关：各类继电器模块板、智能配电板二次回路侧向出线插座。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋），无连带料带，适合流水线插件工位手工装配或自动化散件振动盘供料。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
