产品名称： DJ6115-6.3 6.3弧形固定插片端子 (弧形折弯接地插片0.8mm厚黄铜镀锡/散装)

【产品简介】
DJ6115-6.3（亦称 DJ6115-6.3x0.8）是一款专用于螺钉/铆钉紧固安装、实现机壳接地或结构件快速插接的 6.3mm 系列弧形固定式公插片端子。产品采用高导电优质 H62Y2 黄铜精密冲压制成，板材厚度为标准 0.8mm（T=0.8mm），表面经过环保光亮镀锡处理，具备出色的防腐防氧化能力、良好的接触导电性与优良的易焊性能。
本款端子最大特色在于其弧形折弯弹性力学与螺丝固定孔结构：底部固定基座宽 8.38mm，设有圆孔，提供 Φ4.2 mm(M4螺丝) / Φ5.2 mm(M5螺丝) / Φ6.2 mm (M6螺丝) 三种孔径规格供客户依螺栓尺寸选用；上部冲压为弧形拱起折弯（弧形拱高约 9.0mm），不仅能在螺栓紧固时提供持续的弹性防松预紧力，还让前端 6.3mm 公插片与安装基板保持理想的人体工程插拔间隙，便于各类 6.3 直插或旗形母插簧顺畅对插。产品全系为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

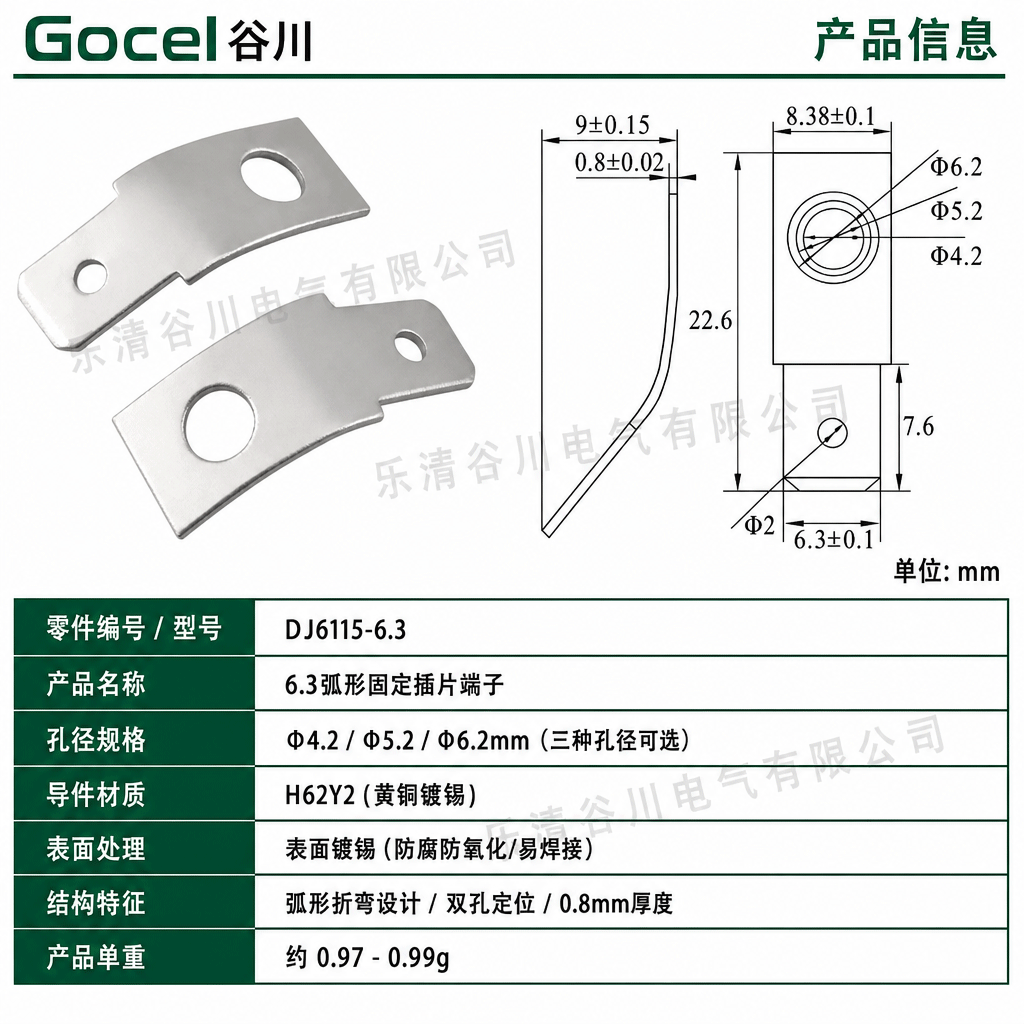

【外形尺寸与精密工程图】

• 公插片工作宽度：约 6.3±0.1 mm6.3±0.1 mm（标准 6.3 系列插接公端）
• 公插片有效长度：约 7.6 mm7.6 mm
• 端子整体展开高/长：约 22.6 mm22.6 mm
• 弧形弯曲拱高：约 9.0±0.15 mm9.0±0.15 mm（弹性避震与空间避让设计）
• 固定底座安装宽度：约 8.38±0.1 mm8.38±0.1 mm
• 底座螺栓安装孔径：提供 Φ4.2 mmΦ4.2 mm / Φ5.2 mmΦ5.2 mm / Φ6.2 mmΦ6.2 mm 三种选型
• 插片中央自锁圆孔：Φ2.0 mmΦ2.0 mm（与母插簧卡扣咬合）
• 材料标称厚度：0.8±0.02 mm0.8±0.02 mm（T=0.8mmT=0.8mm）
• 固定连接方式：螺钉/螺栓锁紧固定或铆钉压铆固定
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 家电与厨电金属壳体接地：微波炉、电烤箱、热水器、洗衣机外壳或内部金属支架上的螺钉锁固接地插片。
2. 机电设备与配电箱：各类控制箱壳体底板、变压器铁芯固定、接地铜排二次侧快速引出连接端子。
3. 电机与汽车电器总成：发电机、启动马达、压缩机壳体螺栓固定接线柱。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋），无连带料带，方便装配产线工人取件与电批锁螺丝作业。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
