产品名称： DJ6114-6.3 6.3折弯接地插片端子 (90°L型固定插片/Φ4.2螺丝安装孔/黄色本色与银色镀锡/散装)

【产品简介】
DJ6114-6.3（亦称 DJ6114-6.3x0.8）是一款专用于金属机壳接地、结构件垂直紧固安装的 6.3mm 系列 折弯固定公插片端子。产品精选高导电优质 H62Y2 黄铜精密冲压折弯制成，表面提供黄色酸洗（黄铜本色）与银色镀锡（防氧化易焊）两种表面处理工艺，具备接触阻抗小、导电性能好、耐磨耐蚀及优良的抗氧化性能。
本款端子核心特色在于其 立式折弯空间转角设计：垂直立面外宽 7.75mm、立高 9.4mm，冲压有标准 Φ4.2 mmΦ4.2 mm 固定圆孔，可紧密贴合机壳或支架，使用 M4 螺丝/螺栓或铆钉牢固紧锁；水平延伸面为标准 6.3mm 公插片（有效插拔长 8.5mm，带自锁定位孔），将机壳接地引出方向呈 90° 转角水平引出，极大方便侧向进线的线束插簧顺畅对插。产品全系为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

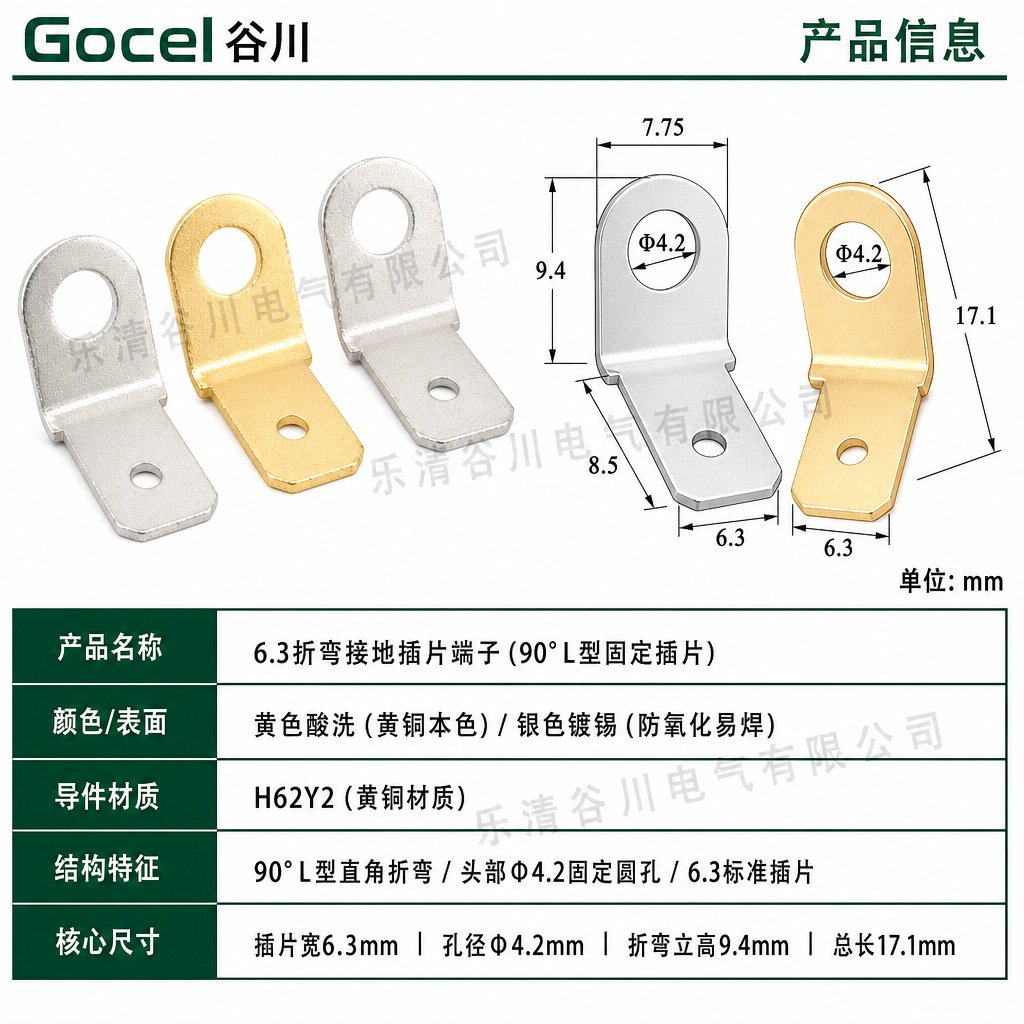

【外形尺寸与精密工程图】

• 公插片工作宽度：约 6.3 mm6.3 mm（标准 6.3 系列对接规格）
• 水平插片工作长度：约 8.5 mm8.5 mm
• 端子折弯立体高：约 9.4 mm9.4 mm
• 垂直安装底座宽度：约 7.75 mm7.75 mm
• 垂直固定安装孔径：Φ4.2 mmΦ4.2 mm（标准 M4 螺栓/螺钉锁紧孔）
• 端子整体投影/全长：约 17.1 mm17.1 mm
• 插片中央定位孔：标准自锁圆孔（与母插簧凸点卡扣咬合）
• 材料标称厚度：0.8 mm0.8 mm（T=0.8mmT=0.8mm）
• 固定连接形式：螺栓/螺钉锁紧或铆钉压铆固定
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 家电与厨电机壳接地：微波炉、电磁炉、电烤箱、吸油烟机、洗衣机金属机壳立面接地螺钉紧固引出。
2. 机电设备与配电柜体：各类控制箱壳体内壁直角接地、变压器外框引线、配电箱门板接地转接。
3. 电机、水泵与电源外壳：紧贴电机端盖或铝型材外壳侧面螺栓固定，方便外部线束水平插接。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋），无连带料带，方便流水线装配工人取件与电动螺丝刀紧固锁紧。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
