产品名称： DJ6113-6.3 6.3双脚直插插片端子 (带定位翼款/PCB板直焊双引脚公端/0.8mm厚黄铜镀锡/散装)

【产品简介】
DJ6113-6.3（亦称 DJ6113-6.3x0.8）是一款专用于 PCB 印刷电路板垂直焊接固定、实现外接线缆快速插拔的 6.3mm 系列直立式公插片端子。产品精选高导电优质 H62Y2 黄铜精密冲压制成，板材厚度为标称 0.8mm（T=0.8mm），表面经过环保光亮镀锡处理，具备极佳的抗氧化耐腐蚀性能与优良的上锡焊接延展性。
本款端子最大工艺亮点在于直插双引脚与两侧 8.0mm 防倾斜定位翼设计：底部平行双焊脚外宽 5.9mm、脚内槽宽 4.1mm，可稳固插入标准焊盘；焊脚两侧对称冲压出横向跨度为 8.0mm 的定位承靠台阶（定位翼），端子插入 PCB 板后定位翼紧密贴合板面，形成三点立体支撑，有效防止端子在波峰焊过锡过程中发生歪斜或在母端插拔受力时晃动脱焊。端子全长约 19.5mm，带自锁定位圆孔。全系为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

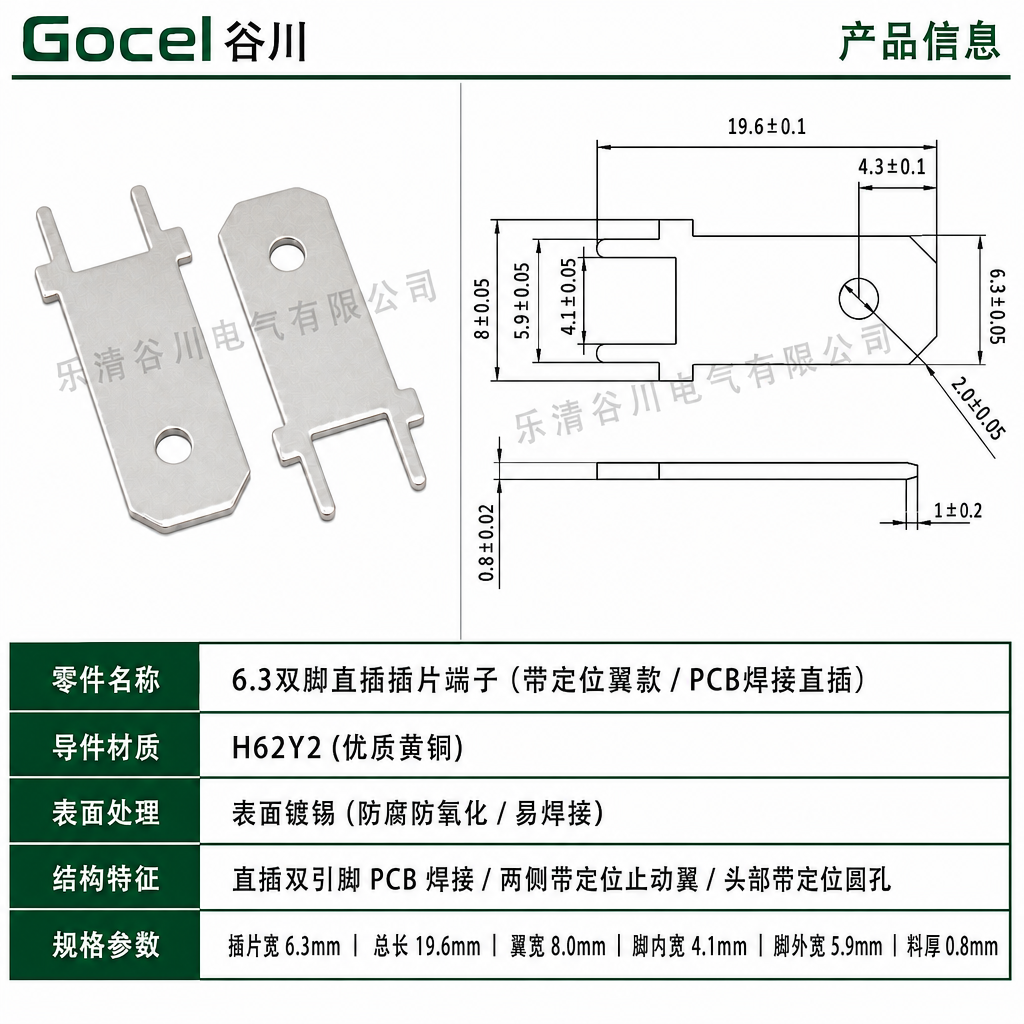

【外形尺寸与精密工程图】

• 公插片工作宽度：约 6.3 mm6.3 mm（标准 6.3 直插公端尺寸）
• 端子整体全长：约 19.5 mm19.5 mm
• 双定位翼总跨宽：约 8.0 mm8.0 mm（PCB 板面垂直限位与防倾斜台阶）
• 双焊接引脚外宽：约 5.9 mm5.9 mm（PCB 穿板外跨）
• 双引脚中心槽宽：约 4.1 mm4.1 mm（单焊脚宽度约 0.9 mm0.9 mm）
• 工作定位圆孔：标准自锁圆孔（与各类 6.3 直插母插簧卡扣咬合）
• 材料标称厚度：0.8 mm0.8 mm（T=0.8mmT=0.8mm）
• 焊接固定形式：PCB 板穿孔直焊（适配波峰焊、回流焊及手工烙铁焊接）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 家用电器主板强电接口：微波炉、电磁炉、电热水器、洗衣机电控板上的电源进线直焊公端。
2. 机电设备与工业电源：逆变器控制主板、开关电源二次侧输出板、电机驱动板接线端子。
3. 电控继电器模块：大功率继电器扩展板、自动化控制柜接线板垂直直插公头。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋），无连带料带，适合流水线插件工位手工装配或自动化散件振动盘供料。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
