产品名称： DJ613L-2.8 2.8旗形焊接插片端子 (90°旗形直角/PCB板双引脚直焊)

【产品简介】
DJ613L-2.8 是一款专用于精密仪器与电路板紧凑布局的 2.8mm 系列 90° 旗形 PCB 焊接式公插片端子。产品精选高导电优质 H62Y2 黄铜精密冲压制成，板材厚度为标称 0.8mm（T=0.8mm），表面经过环保光亮镀锡处理，具备极佳的抗氧化耐腐蚀性能与良好的易焊接导电延展性。
本款端子最大特色在于其90° 旗形空间折角与双焊接引脚结构：侧向伸出的双焊接引脚脚长 3.1mm、引脚中心距 5.0mm（脚内宽 3.8mm），可稳固直焊在 PCB 焊盘上；公插片呈 90° 直角向下延展，插片有效宽度为 2.8mm（标准 2.8 规格），带 Φ1.2 mmΦ1.2 mm 自锁圆孔，能够完美避开垂直上方的机械干涉，便于线束母端子水平或侧向自如插接。端子全长约 13.1mm，旗形身宽 5.0mm，结构精致小巧。全系为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

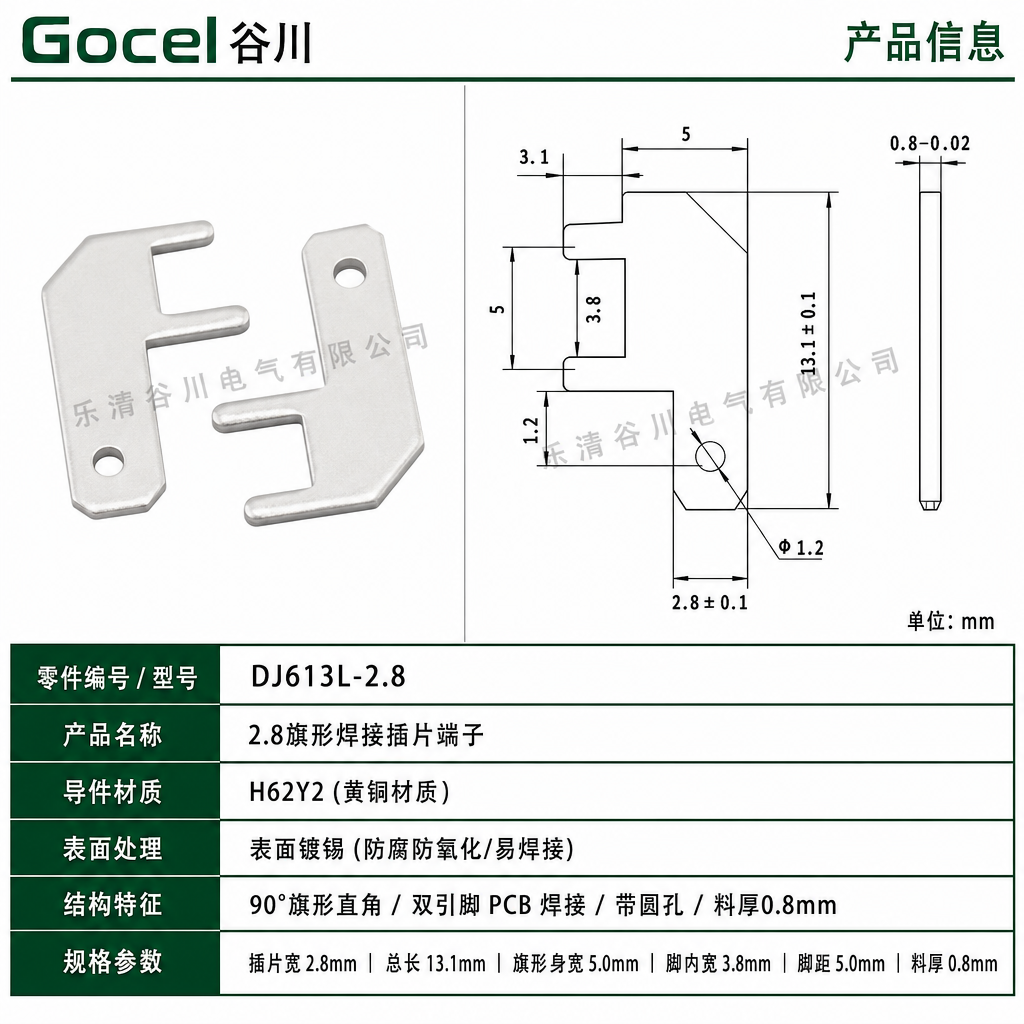

【外形尺寸与精密工程图】

• 公插片工作宽度：约 2.8±0.1 mm2.8±0.1 mm（标准 2.8 直插对接尺寸）
• 端子整体全长/高：约 13.1±0.1 mm13.1±0.1 mm
• 旗形主体外宽：约 5.0 mm5.0 mm
• 双焊接引脚长度：约 3.1 mm3.1 mm（侧向直插焊脚）
• 双引脚中心间距：约 5.0 mm5.0 mm（单脚宽度约 1.2 mm1.2 mm）
• 双引脚内槽净宽：约 3.8 mm3.8 mm
• 插片定位圆孔径：Φ1.2 mmΦ1.2 mm（与 2.8 规格母端卡扣咬合）
• 材料标称厚度：0.8−0.02 mm0.8−0.02 mm（T=0.8mmT=0.8mm）
• 焊接固定形式：PCB 板穿孔直焊（适配波峰焊及手工烙铁焊接）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 小型智能家电主控板：电水壶、加湿器、电动牙刷底座、小型电饭煲微电脑主板侧向插接。
2. 仪表仪器与安防监控：温控仪表、感应探测器、智能门禁主板侧面引线端子。
3. 汽摩电器仪表模块：汽车仪表显示屏控制板、摩托车点火控制模块接线插头。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋），无连带料带，适合流水线插件工位手工装配或自动化散件振动盘供料。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
