产品名称： DJ611B-2.8 2.8插片接线端子 (带弹片倒刺插片/胶壳自锁公端/尾部单脚PCB直焊/0.5mm厚黄铜镀锡/散装)

【产品简介】
DJ611B-2.8（亦称 DJ611B-2.8×0.5）是一款专用于塑料护套胶壳内腔弹性自锁、尾端直插 PCB 板焊接的 2.8mm 系列直立式公插片端子。产品精选高导电优质 H62Y2 黄铜精密级进模冲压制成，板材厚度为 0.5mm（0.5±0.02mm），表面经过环保光亮镀锡处理，具备出色的防腐抗氧化能力与优异的浸锡焊接延展性。
本款端子最大结构亮点在于其冲压凸起弹性锁片与双段阶梯定位翼结构：插片中段冲压出一道高约 2.3mm 的斜向回弹自锁弹片（防脱倒刺），穿入护套孔腔时顺畅受压滑入，到位后自动弹开死扣胶壳内部卡槽，形成牢固的防脱自锁，有效防止在对接插拔时退针；中段与后段分别设有 3.7mm 宽度的定位止退翼台阶，确保端子装配深度准确；尾端为 1.0mm 宽单焊接引脚，可稳固插入 PCB 焊盘完成焊接。产品全长约 27.2mm，全系为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

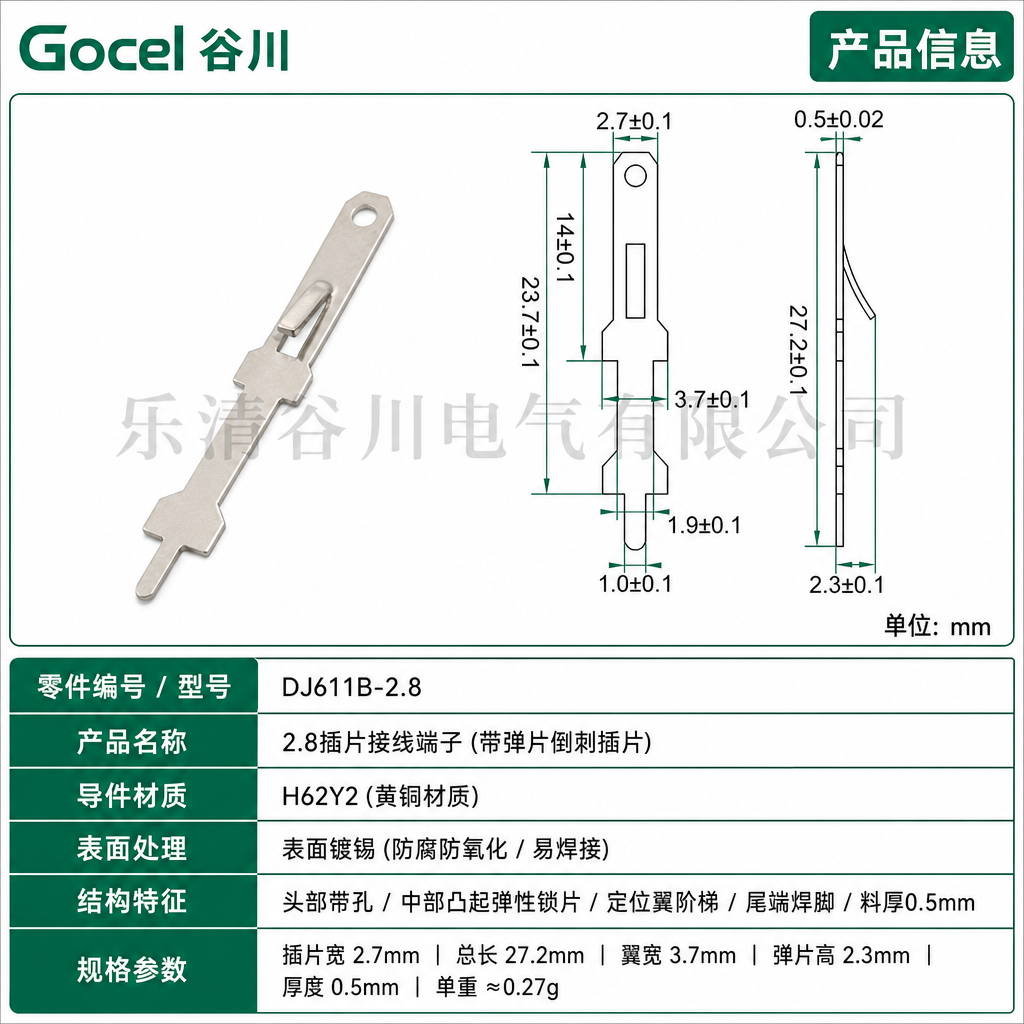

【外形尺寸与精密工程图】

• 公插片工作宽度：约 2.7±0.1 mm2.7±0.1 mm（标准 2.8 系列插拔公端）
• 端子整体全长：约 27.2±0.1 mm27.2±0.1 mm
• 前端至中部台阶长：约 14.0±0.1 mm14.0±0.1 mm
• 前端至后部台阶长：约 23.7±0.1 mm23.7±0.1 mm
• 定位翼阶梯总宽度：约 3.7±0.1 mm3.7±0.1 mm
• 弹性自锁弹片凸高：约 2.3±0.1 mm2.3±0.1 mm（回弹防退针卡扣）
• 尾端焊接引脚宽度：约 1.0±0.1 mm1.0±0.1 mm（焊脚根部台阶约 1.9±0.1 mm1.9±0.1 mm）
• 材料标称厚度：0.5±0.02 mm0.5±0.02 mm（T=0.5mmT=0.5mm）
• 焊接固定形式：PCB 板穿孔直插焊接（适配波峰焊及手工烙铁焊接）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 家电与精密仪器线束连接器：微波炉控制板、洗衣机程序控制器、热水器水位传感器胶壳插件端子。
2. 汽摩仪表与传感器总成：车用小型传感器连接器、仪表盘内部垂直焊接转接引脚。
3. 电控模块与自动化继电器：小型继电器插座板、PCB 转接排线插针。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋/专用防潮盒装），无连带料带，适合装配产线工人手工穿壳或流水线插件焊接作业。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
