产品名称： 6.3阶梯焊接插片端子 (PCB旗形90度直角侧插/多阶梯加宽身部/双引脚直焊/0.8mm厚黄铜镀锡/散装)

【产品简介】
6.3阶梯插片（亦称 6.3 阶梯焊接插片端子）是一款专用于 PCB 印刷电路板垂直焊接、实现横向 90° 侧向直插对接的高强度旗形公插片端子。产品精选高导电优质 H62Y2 黄铜精密级进模冲压制成，板材厚度为标称 0.8mm（T=0.8mm），表面经过环保光亮镀锡处理，具备出色的抗氧化耐腐蚀性能与优良的上锡焊接延展性。
本款端子最大工艺特征在于其90° 旗形侧插与多阶梯加宽过渡结构：前端为标准 6.3mm 公插片（带定位自锁圆孔），向后延伸经过 7.7mm 及 8.9mm 两级精密渐进加宽阶梯，阶梯过渡既形成了明确的母端插拔挡位限位，又极大增强了悬臂侧向工作段的抗扭曲抗弯折机械刚性；尾部平行的双直插引脚外跨 6.4mm（脚内槽宽 3.8mm），垂直焊接在 PCB 板上平稳牢固，彻底避免单脚端子容易晃动松脱的弊端。端子横向全长约 20.2mm，旗形全高 12.7mm。全系为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

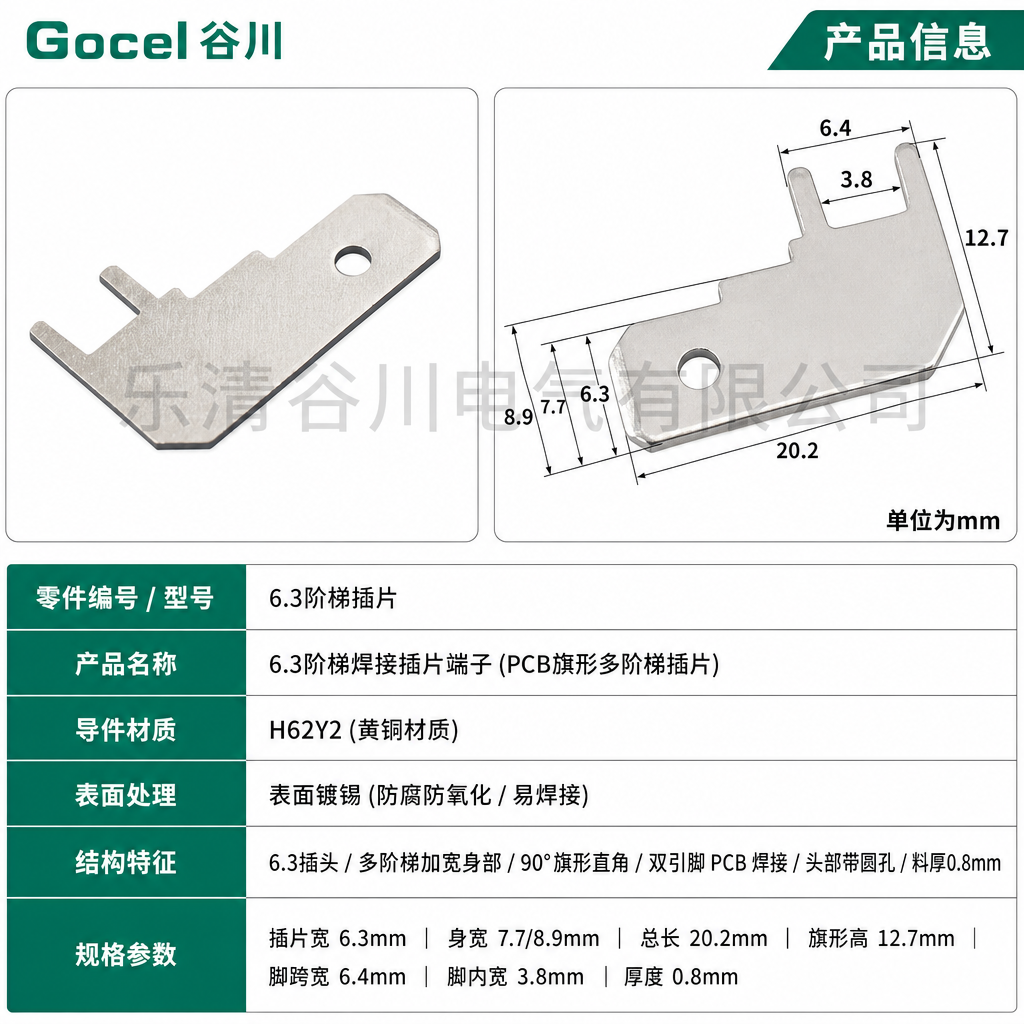

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

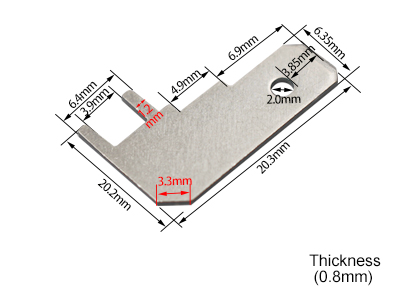

【外形尺寸与精密工程图】

• 公插片工作宽度：约 6.3 mm6.3 mm（标准 6.3 系列对接尺寸）
• 阶梯渐宽过渡尺寸：身部宽度呈 7.7 mm→8.9 mm7.7 mm→8.9 mm 多阶梯设计
• 端子横向整体长度：约 20.2 mm20.2 mm
• 端子纵向旗形全高：约 12.7 mm12.7 mm（含底部焊接引脚）
• 双焊接脚外展跨宽：约 6.4 mm6.4 mm（PCB 穿板外跨距）
• 双引脚中心槽宽：约 3.8 mm3.8 mm（单焊脚宽度约 1.3 mm1.3 mm）
• 公插片自锁圆孔：标准冲压定位圆孔（与 6.3 母插簧卡扣紧锁）
• 材料标称厚度：0.8 mm0.8 mm（T=0.8mmT=0.8mm）
• 焊接固定方式：PCB 板穿孔直焊（适配波峰焊及手工烙铁焊接）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 家电与厨电微电脑主控板：微波炉、电磁炉、电烤箱、集成灶电源板上侧向进线的 6.3 接线端子。
2. 工业电源与工控仪表：开关电源二次侧输出板、PLC 控制器、步进电机驱动板侧面直插公端。
3. 电控继电器与配电模块：配电箱继电器底座控制板、大功率继电器直焊水平引脚。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋/专用防潮盒装），无连带料带，方便流水线插件装配工位取件及自动化散件振动盘供料。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
