产品名称： 6.3加长旗形插片（0.8mm厚/耐高温插片）

【产品简介】
6.3旗形插片端子（亦称 6.3 旗形焊接插片端子）是一款专用于 PCB 印刷电路板超薄紧凑布局的 6.3mm 系列 90° 侧向直插公端子。产品精选高导电优质 H62Y2 黄铜精密级进模冲压制成，板材厚度为标称 0.8mm（T=0.8mm），表面经过环保光亮镀锡处理，具备出色的抗氧化防腐蚀能力与优良的浸锡焊接延展性。
本款端子最大工艺亮点在于其平直身部与 8.9mm 超低立高设计：立式双焊接引脚脚跨距为 6.1mm，直插 PCB 焊盘完成波峰焊或手工烙铁焊接；焊接后整个端子在电路板上的立面高度仅为 8.9mm，公插片呈 90° 直角水平侧向伸展，插片有效工作面宽 6.3mm，端子横向总长达 19.7mm（带定位自锁圆孔），可完全避开主板垂直上方的元器件或机壳顶部干涉，实现外部线束与电路板的平行低位插接。全系为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

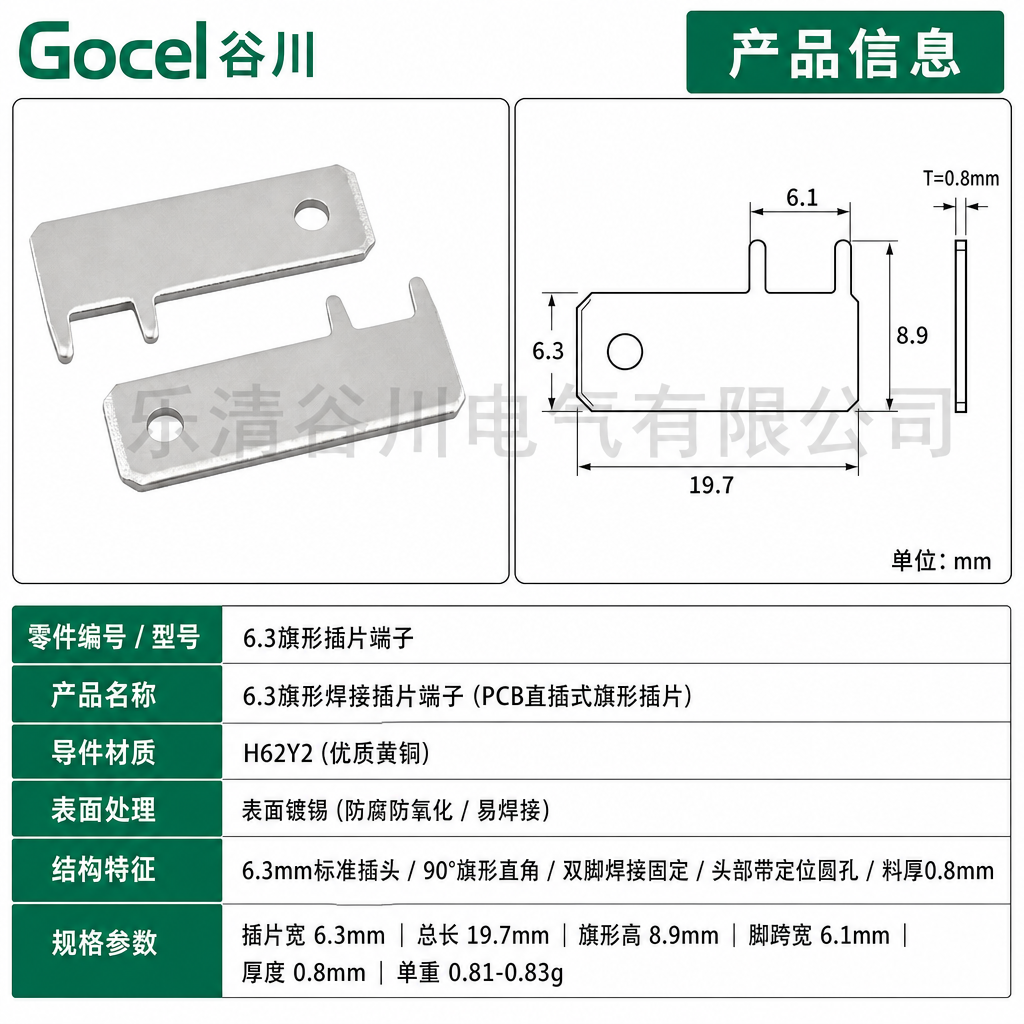

【外形尺寸与精密工程图】

• 公插片工作宽度：约 6.3 mm（标准 6.3 系列对接尺寸）
• 端子横向整体长度：约 19.7 mm
• 端子纵向旗形高度：约 8.9 mm（含焊接脚整体垂直立高，超薄结构）
• 双焊接脚外展跨宽：约 6.1 mm（PCB 焊盘跨距）
• 公插片自锁定位孔：标准冲压圆孔（与 6.3 直插/旗形母插簧卡扣咬合）
• 材料标称厚度：0.8 mm（T=0.8mm）
• 单件参考重量：约 0.81∼0.83 g
• 焊接固定形式：PCB 板穿孔立式直焊（适配波峰焊及手工烙铁焊接）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 超薄智能家电主板：超薄电磁炉、嵌入式微波炉、洗碗机、电烤箱等对电路板上方净空高度有严苛限制的设备。
2. 工控电源与自动化设备：滑轨电源模块、低矮型变频器控制板、配电箱侧向插拔接口。
3. 电控开关与继电器总成：薄型继电器底板、机电信号控制盒水平出线公端。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋/专用防潮盒装），无连带料带，适合流水线插件装配工位取件及自动化散件振动盘供料。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
