产品名称： DJ617-4.8环保4.8加长旗形插片0.8mm厚

【产品简介】
4.8加长旗形插片端子（亦称 4.8 加长旗形焊接插片端子）是一款专用于 PCB 印刷电路板超薄紧凑布局的 4.8mm 系列 90° 侧向直插公端子。产品精选高导电优质 H62Y2 黄铜精密级进模冲压制成，表面经过环保光亮镀锡处理，具备出色的抗氧化耐腐蚀性能与优良的浸锡焊接延展性。
本款端子最大工艺亮点在于其4.8mm 加长插拔工作段与 7.35mm 极限低矮立面设计：底部平行的双焊接引脚脚跨距为 6.2mm（脚内槽宽 4.0mm），垂直插入 PCB 焊盘完成波峰焊或手工焊接；焊接后在主板上的整体垂直高度仅有 7.35mm，公插片呈 90° 直角水平侧向伸展，插片有效宽度为 4.8mm，端子横向总长达 17.9mm（前端带定位自锁圆孔），完美避开垂直上方的壳体或元器件干涉，实现外部线束插簧的超低位侧向平行对接。全系为精工散件包装（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

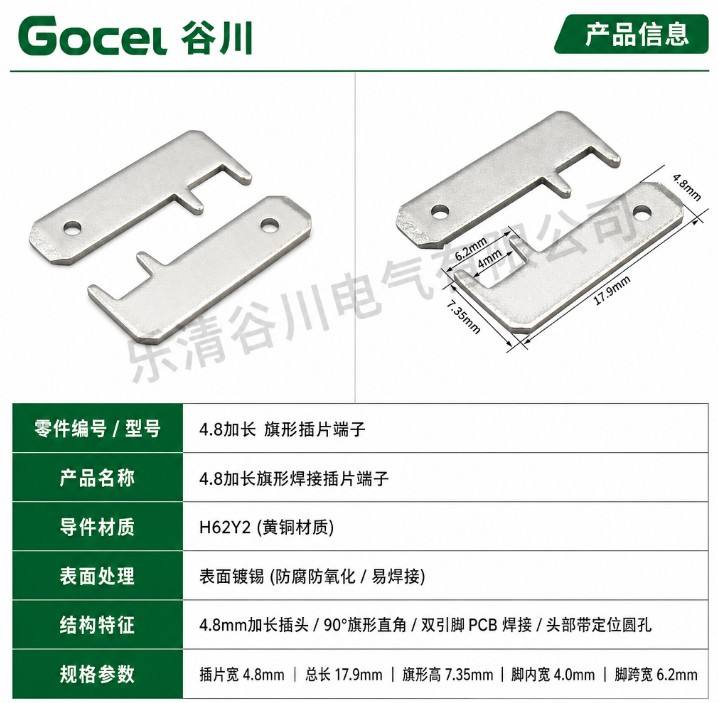

【外形尺寸与精密工程图】

• 公插片工作宽度：约 4.8 mm4.8 mm（标准 4.8 系列对接尺寸）
• 端子横向整体长度：约 17.9 mm17.9 mm（加长型插头，深插对接更可靠）
• 端子纵向旗形高度：约 7.35 mm7.35 mm（垂直立面高度，极限超薄）
• 双焊接脚外展跨宽：约 6.2 mm6.2 mm（PCB 焊盘跨距）
• 双引脚中心槽宽：约 4.0 mm4.0 mm（单焊脚宽度约 1.1 mm1.1 mm）
• 公插片自锁定位孔：标准冲压定位圆孔（与 4.8 直插/旗形母插簧卡扣紧锁）
• 焊接固定形式：PCB 板穿孔直焊（适配波峰焊及手工烙铁焊接）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 超薄小型家电主板：电磁炉、电热水壶、豆浆机、消毒刀架等垂直高度空间严苛受限的控制板。
2. 温控仪表与微机保护器：智能温控器、定时器、数字显示面板二次回路侧向引线。
3. 电控开关与小型继电器总成：配电箱小型继电器扩展板、微动开关转接接口。

【包装与服务说明】

• 供货包装：全系产品均为精工散件包装（标准加厚自封袋），无连带料带，方便流水线插件装配工位取件及自动化散件振动盘供料。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
