【产品简介】
DJ610-2.8双头 是一款专为 PCB 线路板双极并联导电与高可靠性接插件连接设计的 2.8mm 系列公插片端子（双脚直插式公端）。产品精选高导电优质 H62Y2 黄铜 经精密级进模冲压制成，表面采用环保光亮镀锡工艺，具备优异的抗氧化耐腐蚀性能与出色的浸锡焊接延展性。
本款端子结构亮点鲜明：头部采用标准 2.8 系列双公插片（带防脱锁孔），可紧密咬合母插簧；中部设计有一体式限位定位翼（台阶高度 5.0±0.1mm），精准控制端子在电路板上的插装深度与垂直度；尾端为双引脚穿孔焊接结构（焊脚内间距 4.0±0.1mm），标称材料厚度达 0.8±0.02mm 加厚标准，抗机械晃动与抗电流冲击能力出众。全系均为精工散件包装，完全符合 RoHS 环保指令与 CE 安全认证。
【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

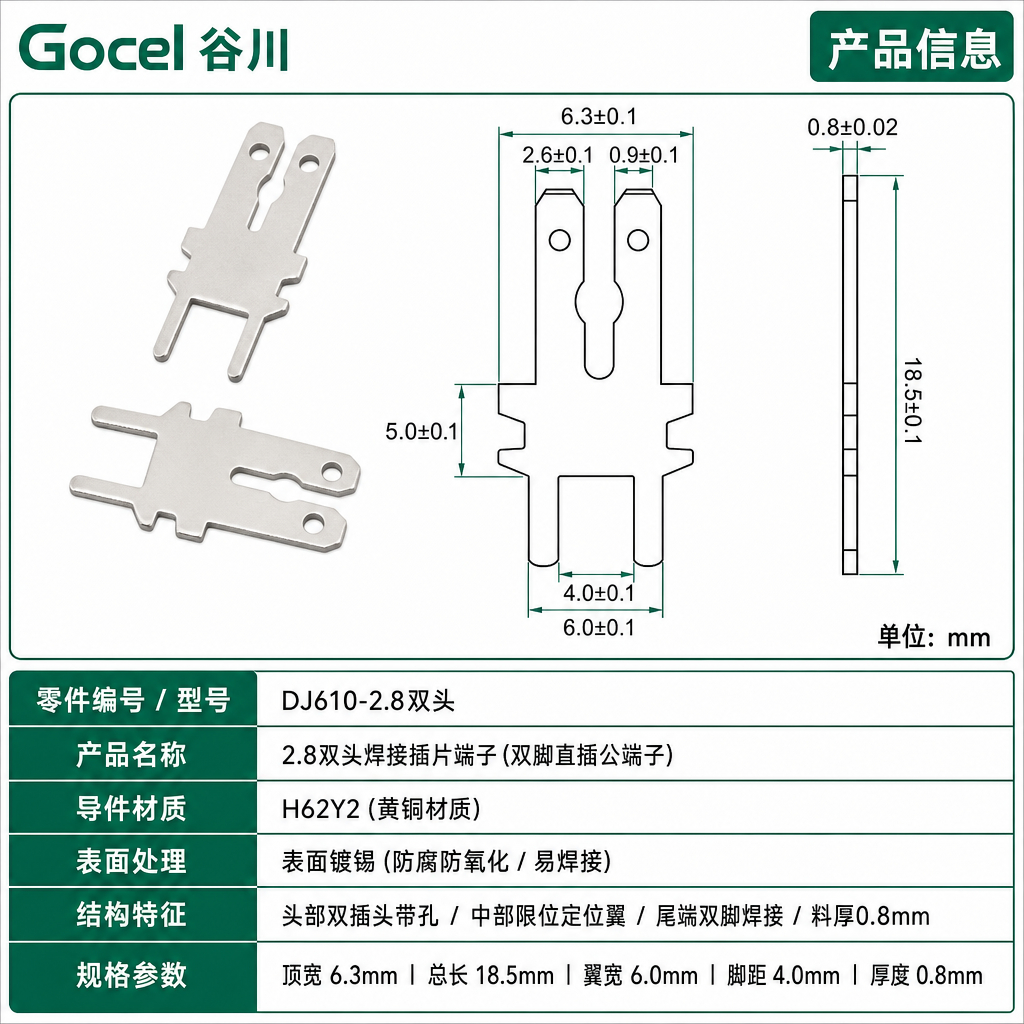

【外形尺寸与精密工程图】
-
插片顶部总宽度：6.3 ± 0.1 mm（包含单插片宽 2.6 ± 0.1 mm，中心开槽间隙 0.9 ± 0.1 mm）
-
端子整体总长度：18.5 ± 0.1 mm（纵向贯穿长度）
-
中部限位定位翼高度：5.0 ± 0.1 mm（PCB 沉板限位台阶高度）
-
中部定位翼外展宽度：6.0 ± 0.1 mm（定位防晃支撑跨距）
-
尾端双焊接脚内间距：4.0 ± 0.1 mm（专为标准板孔间距设计）
-
标称导体材料厚度：0.8 ± 0.02 mm（T=0.8mm 加厚用料）
-
插头锁紧防脱孔：头部冲压防脱圆孔（与 2.8 系列母端护套弹片紧密自锁）
【适用场景与行业】
-
智能家电与厨卫电控板：微波炉、电磁炉、电烤箱、热水器电脑板的主电源双路进出线插脚。
-
开关电源与充电设施：工业级开关电源、交直流转换器、充电桩内部控制回路直插端子。
-
汽车及新能源电子电气：车用保险丝盒转接板、车载仪表继电器底座、线束转换模块。
【包装与定制服务说明】
-
供货包装：全系产品均为精工散件包装（标准加厚自封袋），无废弃连带料带，方便生产装配线工人取件或自动化振动盘高速供料。
-
品质保证：出厂经过严格的尺寸公差和镀层附着力检测，提供 RoHS 检测报告与材质证书。批量采购或开模定制欢迎联系在线客服免费索样！
