产品名称： DJ617-A6.3 6.3插片接线端子 (带侧向防脱倒刺/压线式公端/表面镀锡银色/连带与散件)

【产品简介】
DJ617-A6.3（原厂零件编号：B136）是一款专用于线缆压接接线并与塑料护套形成高强度自锁的 6.3mm 系列公插片端子。产品精选高导电优质 H62Y2 黄铜精密级进模冲压制成，表面采用环保表面镀锡（银色款）工艺（本型号不提供酸洗黄色），镀层均匀致密，具备良好的防腐抗氧化性能与优异的压接成型延展性。
本款端子最显著的工艺特征在于侧边一体冲压成型的防脱倒刺（侧向卡勾倒刺结构）。公插片在推入专用护套孔位时，弹性侧刺受挤压顺畅滑入，到位后横向卡死在护套内卡槽中，形成强大的反向止退锁止力；同时配合插片根部的三角限位台阶，彻底杜绝端子在强烈震动或线缆受拉扯时的退针与松脱隐患。产品全长约 27.3mm，支持连续连带（带料带卷装，适配高速端子机连续压接）及精工散件包装，完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

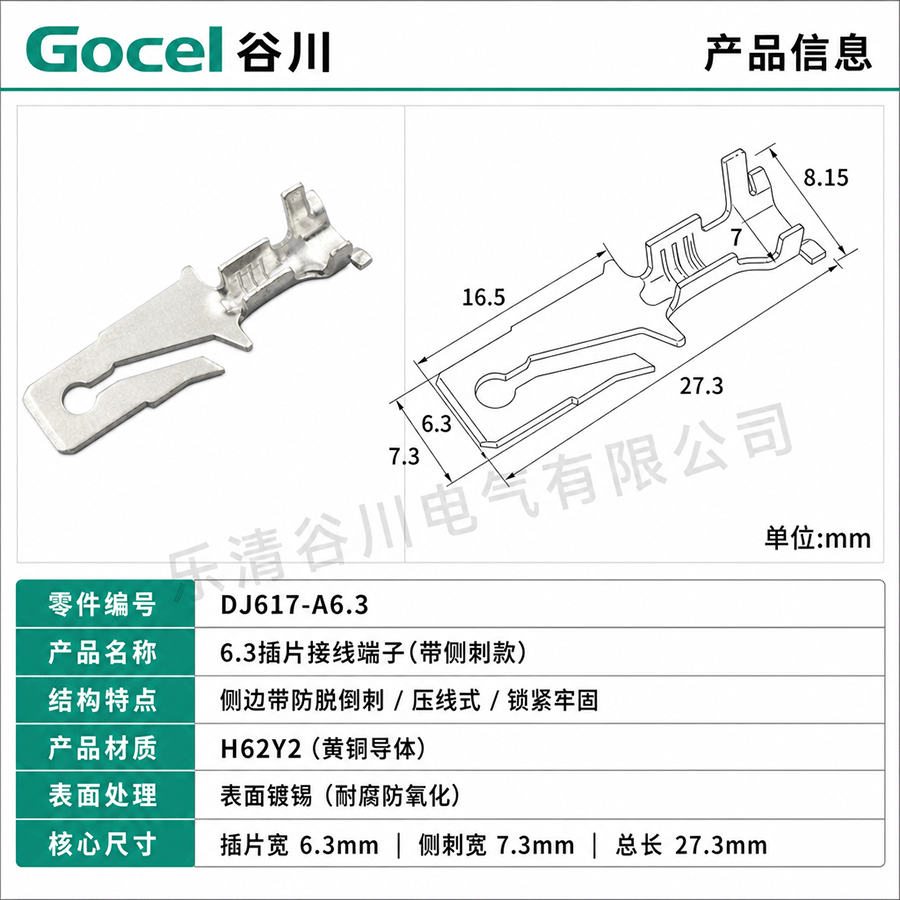

【外形尺寸与精密工程图】

• 公端插片有效宽度：约 6.3 mm6.3 mm（标准 6.3 系列对接规格）
• 防脱侧刺外展宽度：约 7.3 mm7.3 mm（侧向弹片锁止位）
• 公插片工作段长度：约 16.5 mm16.5 mm
• 端子整体全长：约 27.3 mm27.3 mm
• 压线脚内腔宽度：约 7.0 mm7.0 mm
• 尾部展开外宽：约 8.15 mm8.15 mm
• 锁止结构特点：侧向弹性倒刺弹片 + 限位定位肩（高抗拉拔自锁）
• 接线连接方式：开式双卷桶冲压压线脚（压接接线）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 汽摩整车防脱线束：底盘控制线束、发动机舱周边振动较大位置的连接器插头、车灯及传感器连接。
2. 大功率与振动型家电：滚筒洗衣机、空调室外机压缩机引线、大功率抽油烟机等高抗震接线护套。
3. 工业电气与自动化线束：振动电机接线盒、电控柜多极连接插头、工业设备信号及动力线快速对接。

【包装与供货说明】

• 供货形式：支持全自动/半自动高速端子压接机专用的连续连带（盘装带料带），亦支持线束厂手动加工用的散件包装（加厚防潮袋/盒装），满足自动化流水线或小批量线束组装需求。
• 外观规格：全系统一为亮镀锡表面，防腐抗氧化.
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
