产品名称： DJ616-6.3 6.3短插片 (侧边无挡板款/无定位耳直插公端/适配6.3插簧对插/连带与散件)

【产品简介】
DJ616-6.3（原厂零件编号：B132）是一款专用于线缆压接后与各类标准 6.3mm 规格插簧顺畅对插的直插公端子。产品精选高导电优质 H62Y2 黄铜精密级进模冲压制成，表面采用表面镀锡工艺，具备优异的防腐耐磨性、抗氧化性能与良好的压接延展性。
本款端子最核心的结构特点在于侧边平直无挡板设计（无侧边定位耳与台阶突出）。去除了传统插片两侧的挡板结构后，端子插入时无干涉阻碍，行程阻力小，不仅能与各类标准 6.3 直插插簧自由对插与深浅调节，而且在多线并排紧凑安装或特殊护套内腔中布线更加平整自如。产品全长仅 20.3mm，属于紧凑型短插片。支持连续连带（带料带卷装，适配高速端子机连续作业）及精工散件包装，完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

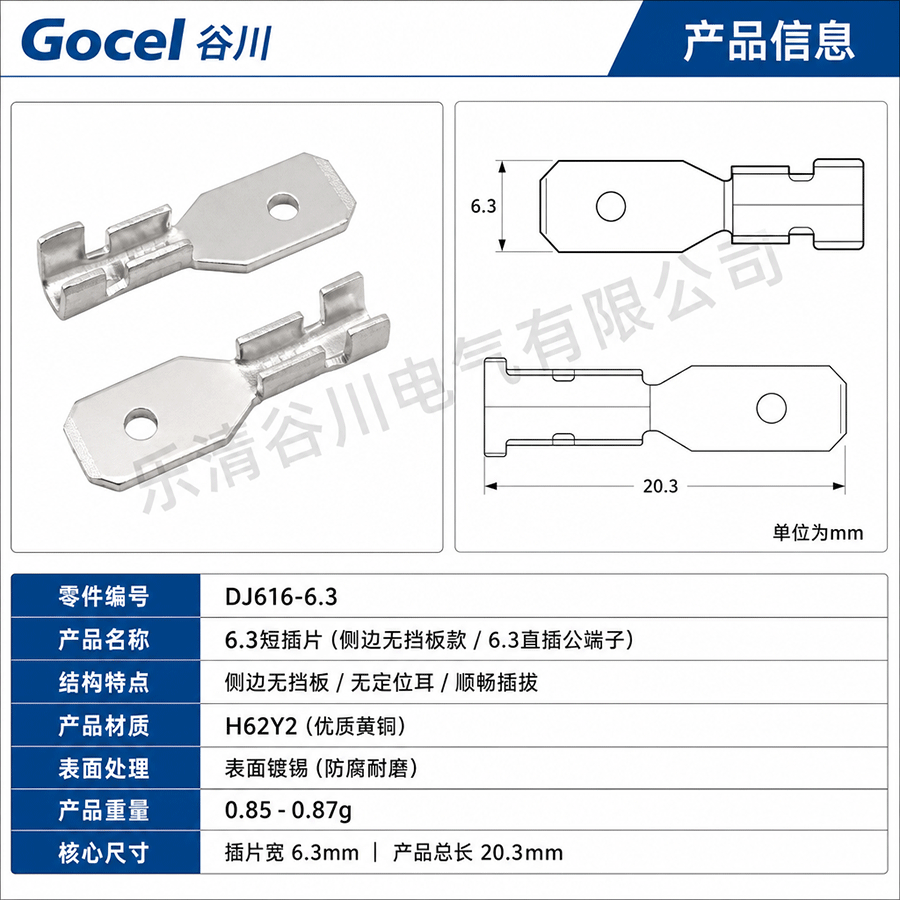

【外形尺寸与精密工程图】

• 公插片标称宽度：约 6.3 mm6.3 mm（标准 6.3 直插公端对接尺寸）
• 端子整体全长：约 20.3 mm20.3 mm（紧凑型短插片）
• 侧边外形特征：侧边无挡板 / 无定位耳（平直过渡，插拔顺畅无干涉）
• 工作定位方式：插片中央定位圆孔（与母端卡点弹性锁合）
• 压线结构形式：开式冲压压接脚（芯线压接区 + 绝缘层固定区）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 家电与厨电线束对插：微波炉、电烤箱、咖啡机、抽油烟机等设备内部与各类 6.3 旗形/直插插簧的快速对接。
2. 机电控制与设备开关：继电器插座引出线、船型开关及微动开关对插件、各类机械电器控制箱内部布线。
3. 汽配与电源模块配线：汽车摩托车车灯转接线、改装线束对接、充电电源模块输出引线。

【包装与供货说明】

• 供货形式：支持全自动/半自动高速端子压接机专用的连续连带（盘装带料带），亦支持线束厂手动加工与维修用的散件包装（加厚防潮袋/盒装），满足批量流水线作业及灵活小批量加工。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
