产品名称： DJ615-6.3 6.3带孔短插片端子 (6.3直插公端)

【产品简介】
DJ615-6.3（原厂零件编号：B131）是一款专用于紧凑型空间连接与快速直插对接的 6.3mm 系列短款压线式公插片端子。产品精选高导电优质 H62Y2 黄铜精密级进模冲压制成，表面提供本色酸洗（黄色款）与表面镀锡（银色款）两种工艺，具备接触阻抗小、导电性能优良、抗氧化耐磨损及良好的压接延展性。
本款端子最大亮点在于其短身紧凑设计——整件全长仅为 19.8mm（插片有效长 8.2mm），大幅节省连接器内部及设备壳体内的纵深空间，公插片中央带定位定位圆孔，与各类标准 6.3 直插插簧及胶壳快速咬合。尾部采用双段开式压线脚设计，适用 1.0 - 1.5 mm² 电线。产品支持连续连带（盘装带料带，适配全自动/半自动高速端子机连续作业）及散件包装，完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

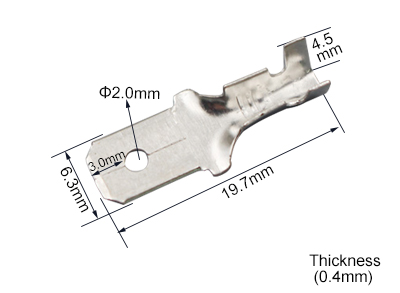

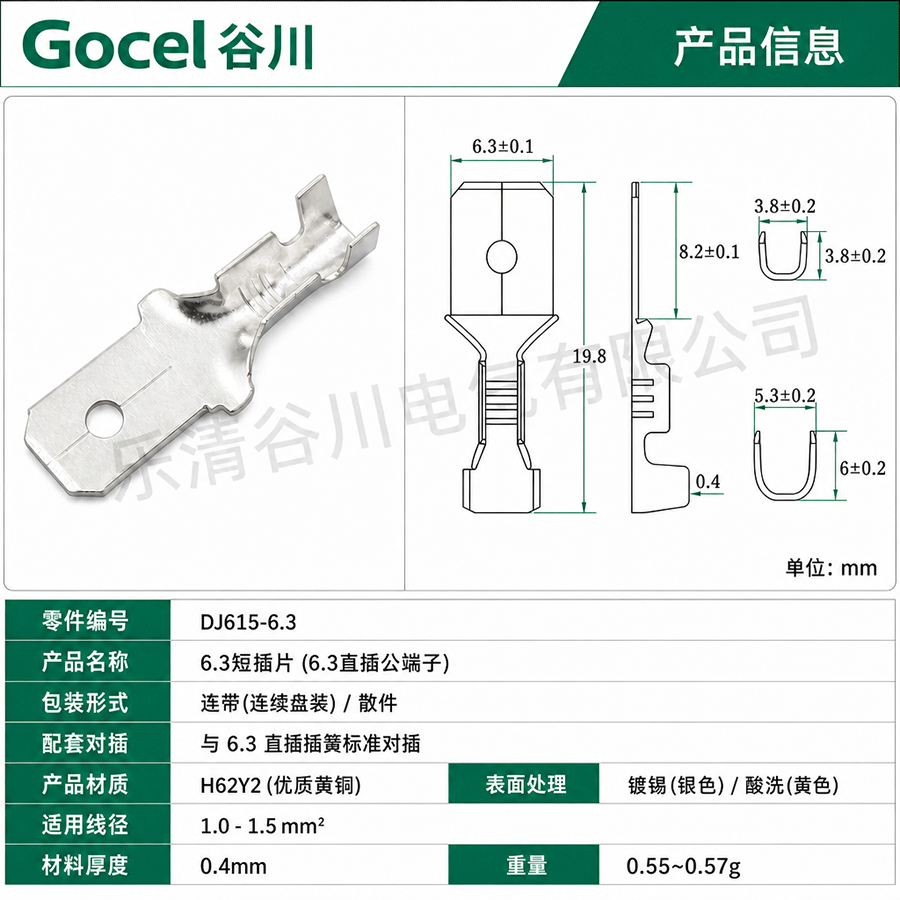

【外形尺寸与精密工程图】

• 公插片标称宽度：约 6.3±0.1 mm6.3±0.1 mm（标准 6.3 系列对接规格）
• 公插片有效长度：约 8.2±0.1 mm8.2±0.1 mm（短身紧凑工作段）
• 端子整体全长：约 19.8 mm19.8 mm（适合狭小受限空间安装）
• 芯线压接 U 型尺寸：内宽约 3.8±0.2 mm3.8±0.2 mm，高约 3.8±0.2 mm3.8±0.2 mm
• 外皮包覆 U 型尺寸：内宽约 5.3±0.2 mm5.3±0.2 mm，高约 6.0±0.2 mm6.0±0.2 mm
• 冲压基体料厚：约 0.4 mm0.4 mm
• 单件参考重量：约 0.55∼0.57 g0.55∼0.57 g
• 对接配套规格：与各类 6.3 直插插簧标准对接
• 品质认证规范：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 紧凑型家用电器：微波炉、电饭煲、电风扇、吸尘器等内部空间受限的接插件配线。
2. 汽摩机电与改装配件：仪表盘线束、车灯转向开关接线、紧凑型控制盒内部导线连接。
3. 小型配电设备与电动工具：小型机电开关、断路器二次接线、各类电动工具开关引线直插。

【包装与供货说明】

• 供货形式：支持全自动/半自动高速端子压接机专用的连续连带（盘装带料带），亦支持线束厂手动加工用的散件包装（加厚自封袋/盒装），满足自动化高速冲压或小批量装配需求。
• 外观工艺：提供本色黄铜（酸洗）与亮镀锡两种外观选择。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
