产品名称： DJ6118-6.3 6.3带孔插片端子 (6.3公端子压线式/方孔自锁)

【产品简介】
DJ6118-6.3（亦称 DJ613(6118)-6.3B，原厂零件编号：B130）是一款专用于线束电缆压接与连接器护套对接的标准 6.3mm 系列压线式带孔公端子。产品采用高导电优质 H62Y2 黄铜精密冲压制成，表面提供镀锡（银色款）与酸洗（黄色款）两种表面工艺，具备接触阻抗小、导电性能好、耐氧化与压接延展性佳的特点。
本款端子在公插片中央特设冲压定位方孔，配合两侧限位肩部，在插入母端子或胶壳护套内腔时形成牢固卡扣自锁，防止线束在日常震动或插拔对接时发生松脱。尾部为双卷桶开式压线脚（分别压接铜丝与外层绝缘胶皮），适用 1.0 - 1.5 mm² 电线。产品支持连续连带（带料带卷装，适配高速端子机连续作业）及散装出货，完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数与规格选型】
(注：以下物理参数基于图纸与工厂标准识别，实际录入时请务必人工核对原图与生产公差)

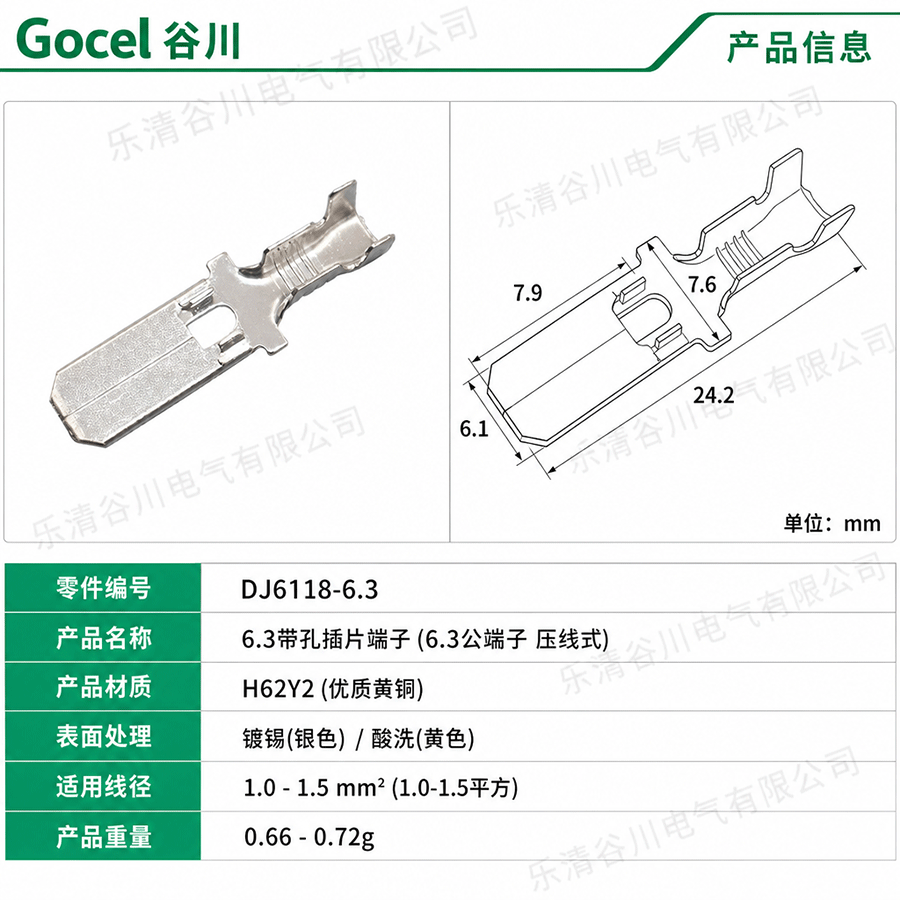

【外形尺寸与精密工程图】

• 公插片宽度：约 6.1 mm6.1 mm（标准 6.3 系列对接规格）
• 公插片有效长度：约 7.9 mm7.9 mm
• 限位肩部外宽：约 7.6 mm7.6 mm（胶壳挡位与止退肩宽）
• 端子整体全长：约 24.2 mm24.2 mm
• 锁紧定位结构：插片中央定位方孔 + 限位台阶自锁
• 压线结构形式：开式双卷桶冲压压接脚（芯线压接区 + 绝缘皮包覆区）
• 认证规范标准：符合 RoHS 环保标准及 CE 安全认证
  (注：以上尺寸为工程图纸识别标注，请以生产实物与出厂检验标准为准)

【适用场景与行业】

1. 家用电器线束连接：洗衣机、空调、微波炉、洗碗机等设备内部低压电源引出线与电机接线端子。
2. 汽车与摩托车电器：车载低压线束总成、继电器连接插座、整车信号与控制线缆压接。
3. 配电与自动化设备：控制柜二次回路配线、仪器仪表电源线及设备内部导线快速插接。

【包装与供货说明】

• 供货形式：支持全自动/半自动高速端子压接机专用的连续连带（带料带卷装），亦支持线束厂手动压接用的散件包装（加厚自封袋），满足自动化流水线或小批量线束加工需求。
• 品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
