产品名称： DJ6138-6.3 6.3双头插片 (U型双立片/4引脚PCB焊接款/0.8mm厚黄铜镀锡

【产品简介】
DJ6138-6.3（零件编号：B123）是一款专用于 PCB 线路板焊接的高可靠性 6.3mm 规格 U 型双立片插端（双头插片）。产品精选高导电优质 H62Y2 黄铜一体冲压弯折成型，标称材料厚度达 0.8mm（T=0.8mm），表面经光亮镀锡钝化处理，具备极低的接触电阻、优良的导电性与出色的上锡润湿性能，耐腐蚀抗氧化。

本款端子采用独特的 U 型双 6.3mm 立片平行排布结构（立片间距 8.1mm），单个插座即可同时对接两组 6.3 系列标准母插头，大幅提升电路板接线集成度与空间利用率；底座配备 4 支穿板焊接引脚（引脚间距 4.3mm / 横向跨度 7.5mm / 外展 9.1mm），过孔焊接后四点受力极为平衡稳固，抗外力摇晃与高频插拔性能出众。全系产品均为精工散装出货（无连带料带），完全符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数（精密级）】

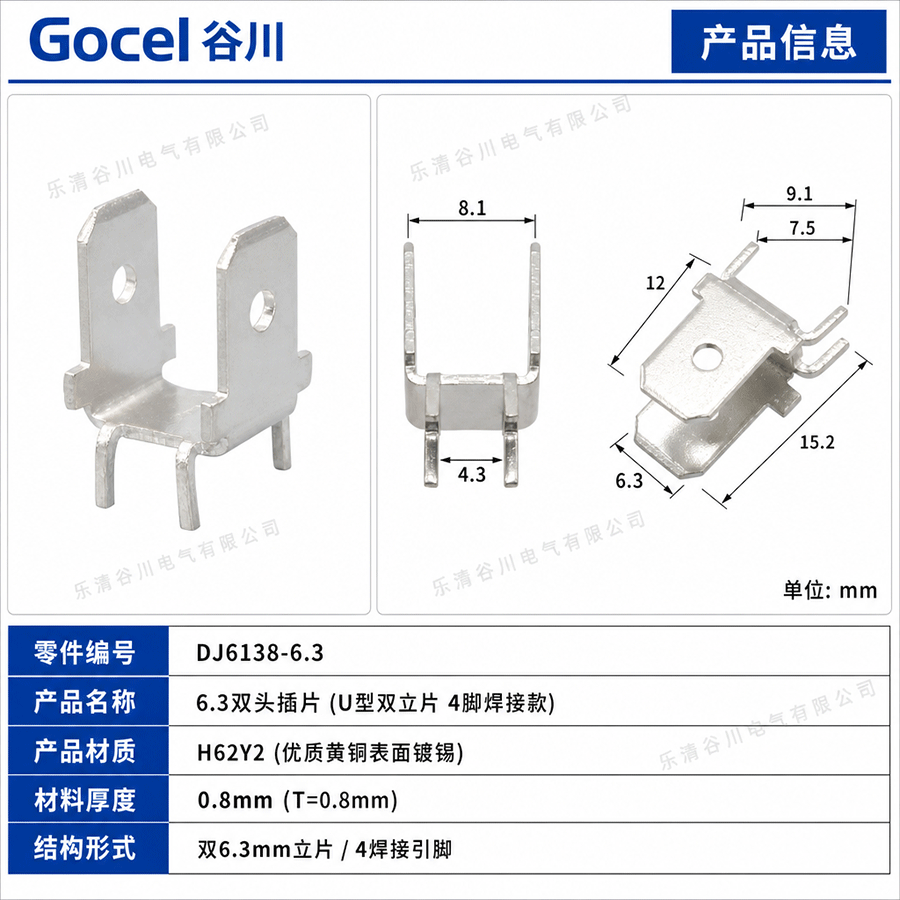

【外形尺寸与精密工程图】

• 单片立片宽度：6.3 mm6.3 mm（标准 6.3 系列）
• 双立片外跨距：8.1 mm8.1 mm
• 立片高度尺寸：12.0 mm12.0 mm
• 端子底座纵深：15.2 mm15.2 mm
• 焊接引脚内开槽：4.3 mm4.3 mm
• 焊脚排布跨度：7.5 mm7.5 mm（外展端 9.1 mm9.1 mm）
• 引脚结构数量：4 焊接引脚（四点支撑抗扭）
• 基体材料厚度：0.8 mm0.8 mm（T=0.8mm）

【适用场景与行业】

1. 家用电器主控板：微波炉、电磁炉、电热水器、洗衣机主电脑板双回路电源集中引出端。
2. 开关电源与配电控制：工业电源分配模块、交直流转换器公共输出插接。
3. 仪器仪表与电气连接：温控器接线端、继电器并联回路、工业控制箱集中接插。

【包装与服务说明】

• 供货包装：全系为标准工业散件包装（加厚防潮袋装散件），无连带料带，方便流水线人工插装、治具定位及波峰焊接。
• 品质认证：产品符合 RoHS 环保标准及 CE 安全认证。支持免费样品核对与技术图纸确认，批量采购欢迎联系在线客服！
