产品名称： DJ6111-6.3 6.3定位插片 (带立体定位翼/卡齿款/0.8mm厚黄铜镀锡/散装)

咨询热线：

13968748881

15825693142

资料下载

分享到：

产品概览

【产品简介】
DJ6111-6.3（零件编号：B093）是一款专用于电器塑料基座卡入自锁与 PCB 电路板直插焊接的 6.3mm 系列公插片端头（定位插片）。产品精选高导电 H62Y2 黄铜精密冲压制成，表面经光亮镀锡钝化处理，具备极低的接触电阻、优良的导电性与出色的上锡润湿性能，耐腐蚀抗氧化。
本款端子最大特色为中部冲压成型的立体展开定位翼（横向翼展达 $8.0 mm$ ，侧向立体高度 $3.9 mm$ ）并辅以中间防晃卡齿结构。在装配推入塑料接插件卡槽或穿插电路板时，定位翼与卡齿形成坚固的倒刺自锁，能有效抵抗插拔拉力，杜绝端子在使用过程中的后退晃动与松脱。全系为精装散件出货，产品符合 RoHS 环保要求及 CE 安全认证。

【核心技术参数（精密级）】

性能 / 尺寸项目	标准技术参数	公差要求	结构特征与选型说明
零件编号	DJ6111-6.3 (原 B093)	—	谷川标准零件编号
产品名称	6.3定位插片 (带定位翼/卡齿款)	—	防退拔自锁型直插焊片
插片公头宽度	6.2 mm (标称 6.3 系列)	$\pm 0.1$ mm	适配 6.3 系列标准母端插套
端子整体全长	14.4 mm	$\pm 0.1$ mm	紧凑型插片结构
定位翼最大翼展	8.0 mm	$\pm 0.1$ mm	横向弹性锁紧，防拉拔止退
定位翼侧向高度	3.9 mm (立面展开高度)	$\pm 0.1$ mm	塑胶胶壳卡槽专用止动翅膀
双引脚开槽间距	4.9 mm	$\pm 0.1$ mm	PCB 穿板焊接引脚孔距
中间卡齿深度	2.4 mm	$\pm 0.1$ mm	辅助防晃定位卡齿
单件参考重量	约 0.44 g	—	单粒端子标称重量
材料标称厚度	0.8 mm (T=0.8mm)	$\pm 0.01$ mm	0.8mm 加厚黄铜，结构坚固抗拔插
主体材质	优质黄铜 H62Y2 (半硬)	—	机械强度高、弹性好、导电优异
表面处理	光亮镀锡 / 钝化防氧化	—	上锡饱满快捷、耐腐蚀抗发黑
供货形式	散装包装 (无连带料带)	—	标准袋装/盒装散件出货
安全认证	符合 RoHS 与 CE 标准	—	环保安全制造认证

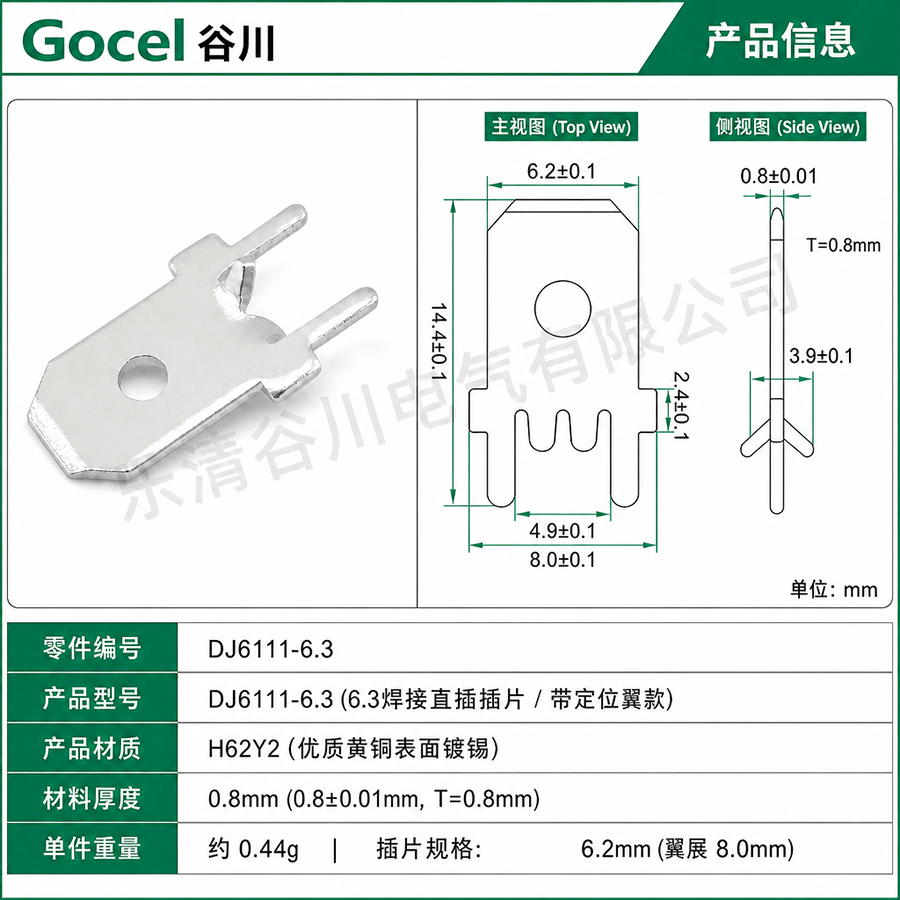

【外形尺寸与精密工程图】

公插片宽度： $6.2 \pm 0.1 mm$ （标称 6.3 系列）
端子整体全长： $14.4 \pm 0.1 mm$
立体定位翼展宽： $8.0 \pm 0.1 mm$
定位翼立面高度： $3.9 \pm 0.1 mm$ （侧向立体止退翼）
双焊脚开槽宽： $4.9 \pm 0.1 mm$
卡齿结构槽深： $2.4 \pm 0.1 mm$
标称材料厚度： $0.8 \pm 0.01 mm$ （T=0.8mm）
单粒产品克重：约 0.44g

【适用场景与行业】

家用电器主控板：微波炉、电烤箱、洗碗机、电磁炉塑料支架及底座卡扣插片，杜绝插拔松动。
高震动车载与工控设备：车载控制盒、继电器插座模块、户外发电机组防震控制电路板。
仪器仪表与电气模块：开关电源接口板、温控仪、配电接线排垂直直插公端。

【包装与服务说明】

供货包装：全系产品均为精工散装包装（标准加厚防潮袋/专用内盒包装，外箱加厚防护），无连带料带，适合人工插件与治具固定波峰焊接。
品质认证：产品符合 RoHS 环保要求与 CE 安全认证。支持免费样品寄送与图纸核对，批量采购欢迎联系在线客服！
