【产品简介】
DJ6110-6.3（零件编号：B092）是一款专用于 PCB 电路板垂直焊接装配的 6.3mm 规格公插片端头。产品精选高导电优质 H62Y2 半硬黄铜冲压精制而成，标称材料厚度达 0.8mm（公差 0.8−0.02 mm），表面经光亮镀锡钝化处理，导电率高、接触电阻极低，且具备出色的易焊接与抗氧化防腐蚀性能。
本款端子采用宽体直插结构，公端宽度 6.3 mm6.3 mm 并带 Φ2.0 mmΦ2.0 mm 自锁防脱孔，配合标准 6.3 护套插套牢固可靠；尾部双脚外跨 5.9 mm5.9 mm 配合多级限位止动台阶，直插焊接稳固无晃动，抗机械冲击与高频插拔性能优异。全系产品均为精工散件包装，完全符合 RoHS 环保要求及 CE 安全认证。
【核心技术参数（精密级）】

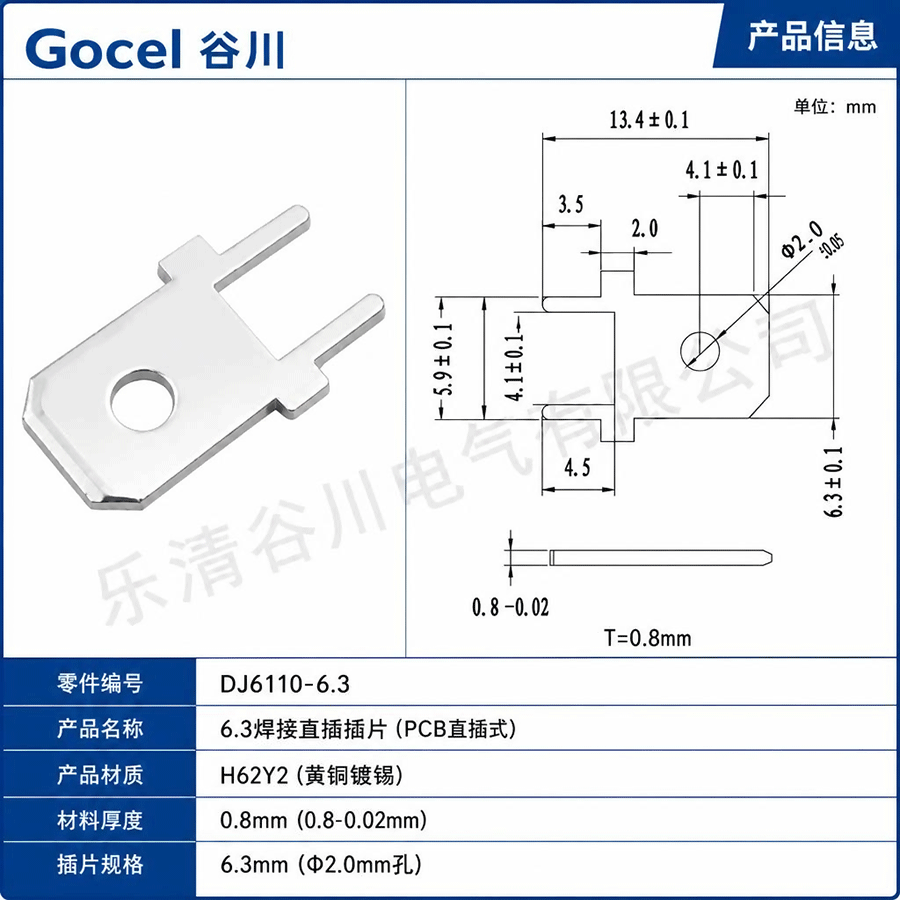

【外形尺寸与精密工程图】
-
公插片宽度：6.3±0.1 mm6.3±0.1 mm（标准 6.3 系列）
-
端子整体全长：13.4±0.1 mm13.4±0.1 mm
-
自锁圆孔孔径：Φ2.0±0.05 mmΦ2.0±0.05 mm
-
孔至定位台阶：4.1±0.1 mm4.1±0.1 mm
-
双焊脚外跨距：5.9±0.1 mm5.9±0.1 mm
-
焊脚内槽开槽：4.1±0.1 mm4.1±0.1 mm
-
材料标称厚度：0.8 mm（公差 0.8−0.02 mm）
【适用场景与行业】
-
大功率家用电器：微波炉高压变压器板、电磁炉主控板、储水式热水器加热棒供电端、商用烤箱电源插接。
-
工业电源与变频控制：工业开关电源输入输出板、变频器母线转接端子、大功率继电器触点引脚。
-
新能源与汽车电气：充电桩控制主板、车载直流配电盒、电动车控制器功率回路连接。
【包装与服务说明】
-
供货包装：全系为标准工业散件包装（加厚防潮袋装散件），无连带料带，适合人工插装、治具固定及波峰焊生产。
-
品质认证：符合 RoHS 环保标准及 CE 认证，支持免费索样核对，批量采购欢迎联系在线客服！
