【产品简介】
DJ613L-4.8 是一款专为内部净空高度受限、紧凑型电器控制主板量身设计的 4.8 系列 L 型旗形（90° 直角）PCB 双脚焊接公插片端子。产品选用优质高导电 H62Y2 黄铜精密级进模冲压制成，表面经环保光亮镀锡钝化处理，具备极低的接触阻抗、优异的导电耐过载能力以及出色的上锡润湿性能，耐腐蚀抗氧化。
本款端子采用独特的 L 型旗形 90 度直角结构，插片插入方向与电路板引脚呈直角排布，极大压缩了机体内部的垂直堆叠高度，实现侧向平行插接；旗形转角过渡区宽达 9.0mm，抗机械晃动与侧向扭矩能力强。本产品常备 0.5mm 与 0.8mm 两种厚度规格，符合 RoHS 环保标准及 CE 规范。

【核心技术参数（精密级）】
(注：以下物理尺寸基于工程图纸精密识别，录入时请核对原图)

性能 / 尺寸项目	标准技术参数	公差要求	结构特征与选型说明
产品型号	DJ613L-4.8	—	4.8 旗形插片（L型直角插片）
零件编号	B072	—	谷川标准零件编号
插片公头宽度	4.8 mm	$\pm 0.05$ mm	适配 4.8 系列各类标准母插套
横向整体全长	14.3 mm	$\pm 0.1$ mm	端子横向最大跨度
旗形主体总高	12.5 mm	$\pm 0.1$ mm	L 型垂直立面总高度
主体竖向宽度	9.0 mm	$\pm 0.1$ mm	宽幅过渡面，抗侧向插拔撕裂
焊接引脚外跨	6.1 mm	$\pm 0.05$ mm	PCB 穿板焊接引脚孔距
引脚内槽开槽	4.0 mm	$\pm 0.05$ mm	双引脚内槽开槽宽度
头部定位尺寸	4.0 mm	$\pm 0.1$ mm	插接定位基准深度
转角切角尺寸	2.0 mm	$\pm 0.05$ mm	45° 倒角导向，插接平稳顺畅
插头前端斜面	1.1 mm	$\pm 0.2$ mm	头部斜坡导角，引导快速插入
产品厚度规格	0.5 mm / 0.8 mm (双规格可选)	标称 $0.8 \pm 0.02 mm$	0.5mm /0.8mm
导体材质	优质黄铜 H62Y2 (半硬)	—	机械强度高、弹性与导电俱佳
表面处理	环保光亮镀锡 / 钝化防氧化	—	上锡饱满快、耐盐雾抗发黑
包装供货形式	精工散件包装 (无料带)	—	标准袋装/散装出货
执行标准	符合 RoHS & CE	—	环保制造标准

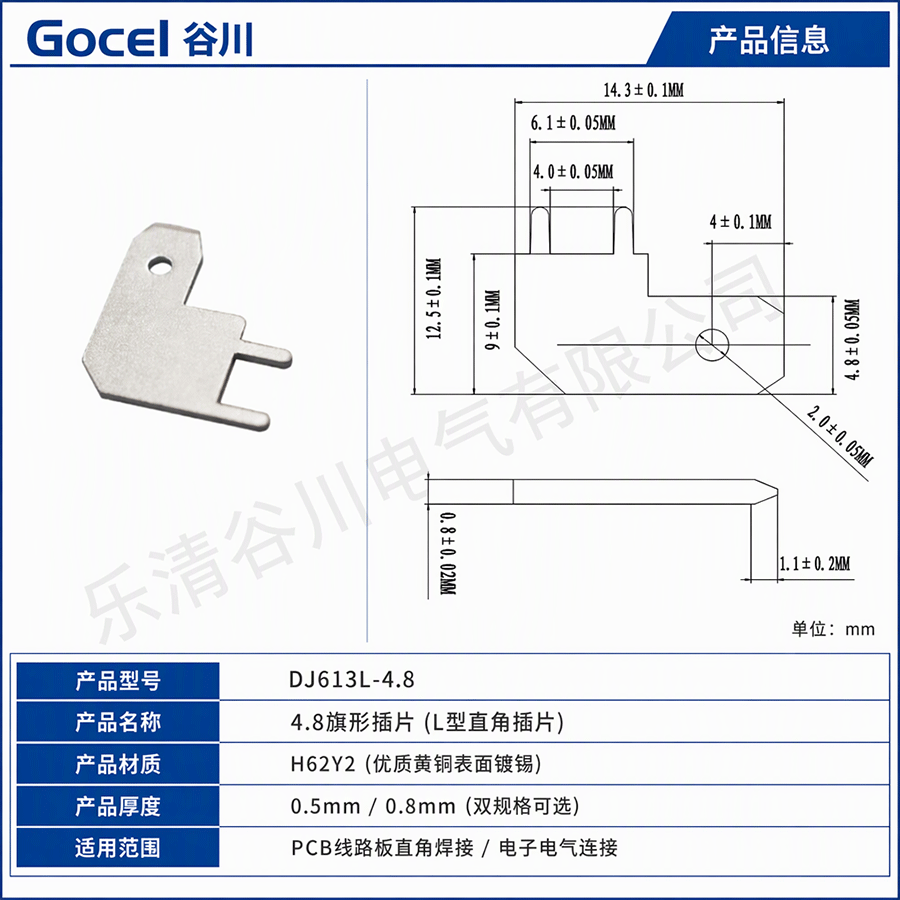

【外形尺寸与精密工程图】

公插片宽度： $4.8 \pm 0.05 mm$
横向整体总长： $14.3 \pm 0.1 mm$
旗形立面总高： $12.5 \pm 0.1 mm$
旗形主体宽度： $9.0 \pm 0.1 mm$
焊接引脚外跨： $6.1 \pm 0.05 mm$
引脚内槽开槽： $4.0 \pm 0.05 mm$
头部定位尺寸： $4.0 \pm 0.1 mm$
角部平滑倒角： $2.0 \pm 0.05 mm$
标称材料厚度： /

【适用场景与行业】

超薄与空间受限电器：抽油烟机、嵌入式电烤箱、超薄壁挂炉、电磁炉侧边主控板侧向接插。
紧凑型工控与仪表：导轨式电能表、智能温控器、小型开关电源输入输出板侧向引出。
车载与新能源设备：车载车灯驱动板、车载逆变电源模块、BMS 电池保护板侧向信号连接。

【定制支持与包装说明】

包装供货方式：全系产品均为精工散件包装（标准加厚自封袋，外箱加厚防护），单包数量规范精准，方便仓库清点、产线人工插装及治具辅助波峰焊接。(注：本型号为散件出货，不提供连带料带卷装)
客制化服务：支持按客户电路板要求定制引脚长度、局部特殊电镀（加厚镀锡/钝化抗氧化），并提供 0.5mm 与 0.8mm 两种厚度支持。
样品与技术支持：支持工程打样与图纸核对，批量采购欢迎联系在线客服索样与咨询！
