产品名称： DJ611-4.8 线路板双脚定位插片

咨询热线：

13968748881

15825693142

资料下载

分享到：

产品概览

【产品简介】
DJ611-4.8（零件编号：B069）是一款专用于电器塑料基座装配与 PCB 线路板焊接的高可靠性 4.8 系列公插片端子（定位插片）。产品精选高导电优质 H62Y2 黄铜精密冲压制成，表面经过环保光亮镀锡钝化处理，导电性能优异、接触电阻低、焊接浸润性好且耐腐蚀防氧化。

与常规平面插片不同，本产品在中间过渡区特设冲压成型的立体展开定位翼（横向翼展达 $7.95 mm$ ，侧向立体高度 $3.4 mm$ ）。当端子穿入塑料胶壳卡槽或电路板孔洞时，定位翼能够形成坚固的止动倒钩与双向锁止，有效承受高强度插拔拉力，彻底杜绝端子晃动、歪斜与松脱拔出。本系列常备 0.5mm 与 0.8mm 两种厚度规格，符合 RoHS 及 CE 标准。

【核心技术参数】

性能 / 尺寸项目	标准技术参数	公差要求	结构特征与选型说明
产品型号	DJ611-4.8	—	4.8 系列标准双脚定位插片
零件编号	B069	—	谷川标准零件编号
标称材料厚度	0.5 mm / 0.8 mm (双厚度可选)	$0.8 - 0.03 mm$	0.5mm / 0.8mm
插片公头宽度	4.7 mm (标称 4.8 系列)	$\pm 0.1$ mm	适配各类标准 4.8 系列母插簧 / 护套
端子整体全长	12.7 mm	$\pm 0.1$ mm	紧凑高强度插片结构
头部有效插深	3.6 mm (头部至定位肩部)	$\pm 0.1$ mm	配合护套插拔插深
定位翼最大翼展	7.95 mm	$\pm 0.05$ mm	横向弹性锁紧，防倒退防拉拔
定位翼侧向高	3.4 mm (立体展开跨度)	$\pm 0.1$ mm	塑料底座卡槽止退核心自锁结构
焊接引脚外跨	5.0 mm	$\pm 0.05$ mm	PCB 穿板焊接标准孔距
焊接引脚脚宽	1.0 mm (双引脚)	$\pm 0.05$ mm	高机械强度与稳固电气接地
防脱自锁孔径	Φ1.5 mm 冲压圆孔	—	配合母端弹片紧密自锁不脱落
基体材质	优质高导电黄铜 (H62Y2)	—	导电优异、弹性好、温升低
表面处理	环保光亮镀锡 / 钝化防氧化	—	上锡饱满快捷、耐酸碱盐雾腐蚀
执行标准	符合 RoHS & CE	—	欧盟无铅环保制造标准

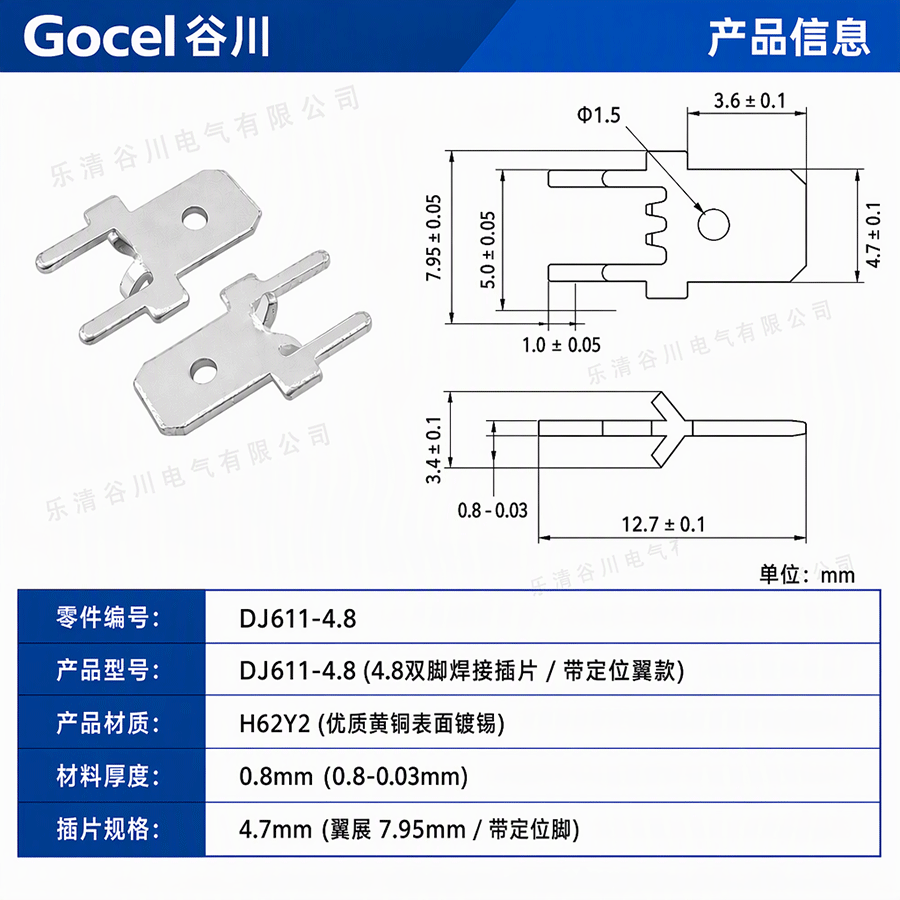

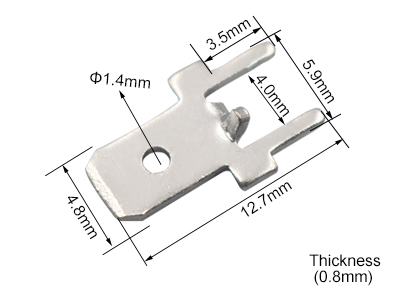

【外形尺寸与精密工程图】

插接公头宽度： $4.7 \pm 0.1 mm$ （标准 4.8mm 规格）
端子整体全长： $12.7 \pm 0.1 mm$
头部有效插合长： $3.6 \pm 0.1 mm$
立体定位翼最大翼展： $7.95 \pm 0.05 mm$
定位翼立体展开高度： $3.4 \pm 0.1 mm$
双引脚外跨距： $5.0 \pm 0.05 mm$
焊接脚单脚宽度： $1.0 \pm 0.05 mm$
自锁锁紧圆孔： $Φ1.5 mm$
可选材料料厚： $0.5 mm$ / $0.8 mm$ （标称公差 $0.8 - 0.03 mm$ ）

【适用场景与行业】

家电塑料底座主板：微波炉、电烤箱、洗碗机、电磁炉塑料基座内嵌卡扣焊片，防止插拔时端子松脱。
高频振动与车载电气：车载继电器盒、车载充电机（OBC）、户外发电机组防震控制电路板。
工业控制与智能仪表：变频器驱动板、温控器模块、配电箱开关接线排直插公端。

【定制支持与供货方式】

供货形式：散装包装。
客制化服务：可根据客户定制定位翼展开角度、折弯高度、脚长或局部加厚镀锡。支持索样及图纸工程核对，欢迎咨询在线客服！
