【产品简介】
DJ610-4.8（零件号：B067）是一款专用于 PCB 线路板焊接装配的高精度 4.8mm（标准 4.75mm 规格）系列双脚公插片端头。产品采用优质高导电 H62Y2 半硬黄铜经多工位精密级进模冲压制成，标称材料厚度达 0.8mm（公差控制在 ±0.02 mm±0.02 mm 以内），具有高强度、耐插拔与优良的抗弯折性能。表面经环保光亮镀锡钝化处理，焊接附着力极佳，抗氧化防腐蚀。
插头头部采用严格的 4.75±0.05 mm4.75±0.05 mm 工业级公差，带 1.2×0.85 mm1.2×0.85 mm 导向导角与 Φ1.5 mmΦ1.5 mm 防脱自锁圆孔，与各类 4.8 系列标准插套配合紧密、温升低；尾部双焊接脚宽 1.0 mm1.0 mm，配合 5.2 mm5.2 mm 限位台阶，能牢固平整地穿板固定。产品完全符合 RoHS 及 CE 标准。
【核心技术参数】
| 性能 / 尺寸项目 | 标准精密参数 | 公差范围 | 结构与选型说明 |
|---|---|---|---|
| 零件编号 | B067 | — | 谷川标准物料编号 |
| 产品型号 | DJ610-4.8 (双脚焊接插片) | — | 4.8直插插片 |
| 插片公头宽度 | 4.75 mm (俗称 4.8 系列) | ±0.05±0.05 mm | 适配美标/国标 4.8 系列母插簧 (3/16") |
| 端子总长度 | 12.0 mm | ±0.1±0.1 mm | 紧凑型直插设计 |
| 插接有效深度 | 8.8 mm (头部至定位台阶) | ±0.1±0.1 mm | 配合护套插拔深度 |
| 双引脚外跨距 | 5.2 mm (挡板限位台阶) | ±0.05±0.05 mm | 防止插深，保障焊接水平度 |
| 焊接引脚脚宽 | 1.0 mm (双引脚) | ±0.05±0.05 mm | 适配 PCB 标准双孔焊接 |
| 自锁定位孔径 | Φ1.5 mm 冲制圆孔 | ±0.05±0.05 mm | 配合母端弹片紧密自锁不脱落 |
| 引脚底至孔距 | 5.65 mm | ±0.05±0.05 mm | 模具标准基准定位尺寸 |
| 前端插入倒角 | 1.2 mm × 0.85 mm | — | 双向平滑倒角，导向顺畅无卡滞 |
| 标称基材厚度 | 0.8 mm（0.5mm） | ±0.02±0.02 mm | 承载更大工作电流，耐高频插拔 |
| 导体材质 | 高导电黄铜 H62Y2 (半硬) | — | 导电优异、弹性好、温升低 |
| 表面处理 | 环保光亮镀锡 | — | 易上锡、抗氧化、通过盐雾测试 |
| 执行标准 | 符合 RoHS & CE | — | 环保制造标准 |

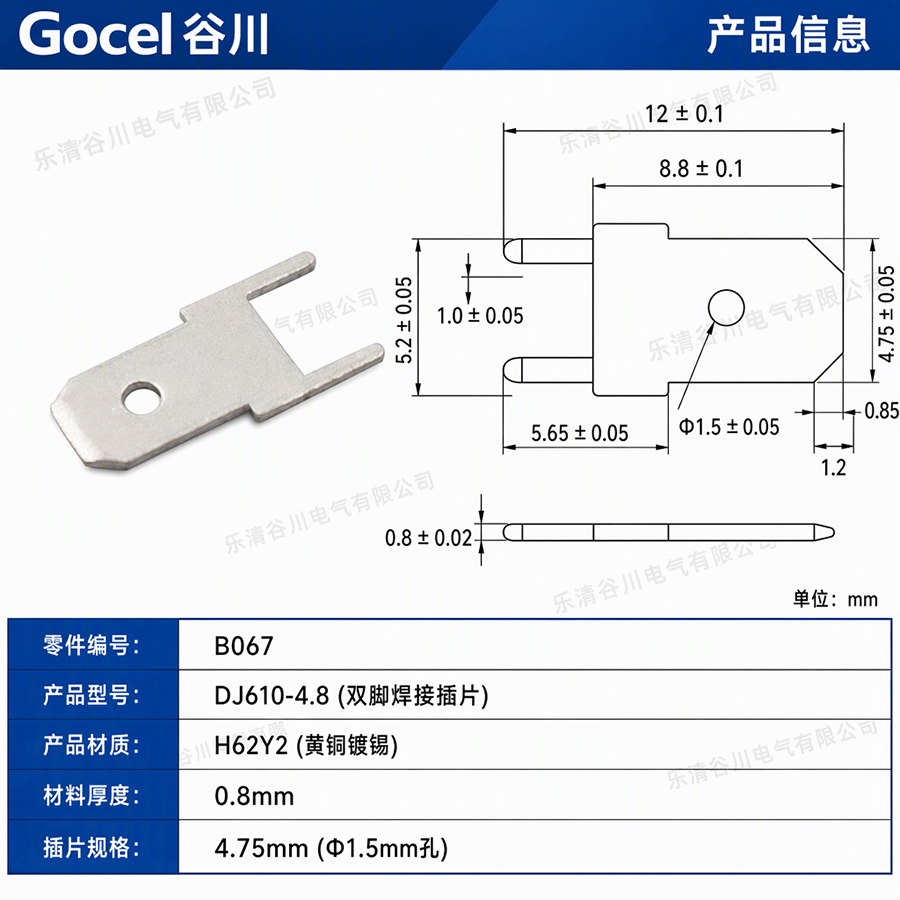

【外形尺寸与精密工程图】
