【产品简介】
DJ610B-2.8×0.5A（2.8短插片） 是一款专为各类汽车线束、家用电器及工业电气控制回路设计的标准 2.8mm 系列插拔式公端子（开筒压接型公插片）。产品精选高导电优质 H62Y2 黄铜 精密冲压制成，表面提供环保光亮镀锡或酸洗本色两种工艺，具备卓越的导电性能、抗疲劳弹力与长效抗氧化耐腐蚀能力。
本款端子结构成熟且适配性极广：
-
插接防脱自锁：头部为标准 2.8mm 插头并冲压有防脱定位圆孔，配合两侧冲压卡位凸台，插入护套或母插簧（如 DJ621-2.8 系列）后牢固自锁、抗拉脱抗振动；
-
多线径压线脚设计：尾部配备双 U 型开筒压线区（芯线压接脚 + 绝缘皮压接脚），提供多种压线脚展开宽度与高度规格，灵活适配 0.5 ~ 1.5mm² 等多种常用线径，压接紧实不断线；
-
连带与散件双轨供料：提供连续盘装连带（支持全自动/半自动端子机高速压接）与精装散件（适合气动/手动压线钳单件装配与售后维修），满足从大批量自动化流水线到定制试样的全场景需求。符合 RoHS 环保及 CE 认证标准。
【核心技术参数与规格选型】
(注：以下物理参数基于工厂工程图纸与标准识别，实际录入时请人工核对生产公差)

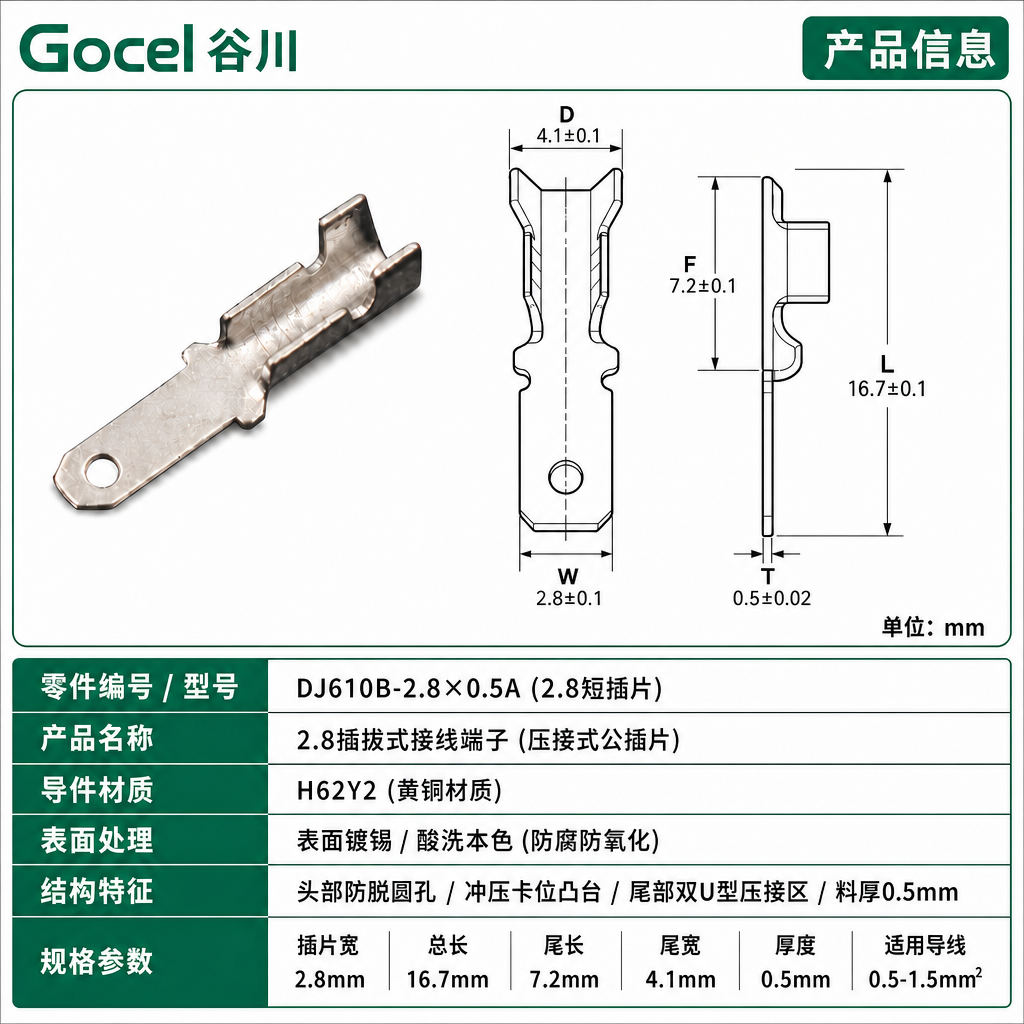

【外形尺寸与精密工程图】
-
插片有效工作宽度 (W)：2.8 ± 0.1 mm（标准 2.8 插入面）
-
插片材料标称厚度 (T)：0.5 ± 0.02 mm（行业标准 0.5 规格）
-
端子整体总长度 (L)：16.7 ± 0.1 mm（短款紧凑设计）
-
尾部压线工作区长 (F)：7.2 ± 0.1 mm（足够导线压接包裹长度）
-
尾部压线脚展开宽度 (D)：4.1 ± 0.1 mm（标准 0.5-1.5mm² 线径开槽）
-
插头防脱自锁孔：头部标准冲压圆孔（与母端倒钩紧密咬合）
-
定位卡位凸台：两侧对称凸台结构（在塑料护套内精准定深防退针）
【适用场景与行业】
-
汽车与摩托车线束总成：车灯控制回路、传感器信号线、雨刮器与车窗电控插接件。
-
家用电器电控线束：洗衣机、电冰箱、微波炉、洗碗机机内配线插接。
-
工业电气与新能源设备：配电箱开关接线、逆变器通讯线、电瓶连接线与各类快速拔插连接模块。
【包装形式与压接模具支持说明】
-
连带供货（卷盘装）：数千只/盘，端子之间带载带连接，适用于配备 OTP 横模/立模的全自动或半自动压线端子机，大幅提升线束流水线作业效率。
-
散件供货（标准包装）：无料带单件包装，适配工厂试样、小批量返工以及专业电工手动压接钳作业。
-
技术支持：提供免费压接剖面指导与模具调试建议，批量订单支持特定线径压线脚开模定制。
