【产品简介】
DJ610-2.8圆头（DJ610-2.8-3）是一款专用于 PCB 电路板与汽车控制盒的 2.8 系列公插片端子。产品采用高导电 H62 黄铜连续模精密冲压制成，表面经过光亮环保镀锡钝化处理，兼具优异的导电性与卓越的抗氧化焊接性能。其独特的半圆弧导向插头配合长腰定位孔，使插拔对接更加顺畅自如；中间特设双侧防过插定位凸台，在回流焊或波峰焊安装时可精准卡位限深，有效杜绝插片晃动与焊点受力拉裂。产品完全符合 RoHS 及 CE 标准。
【核心技术参数】

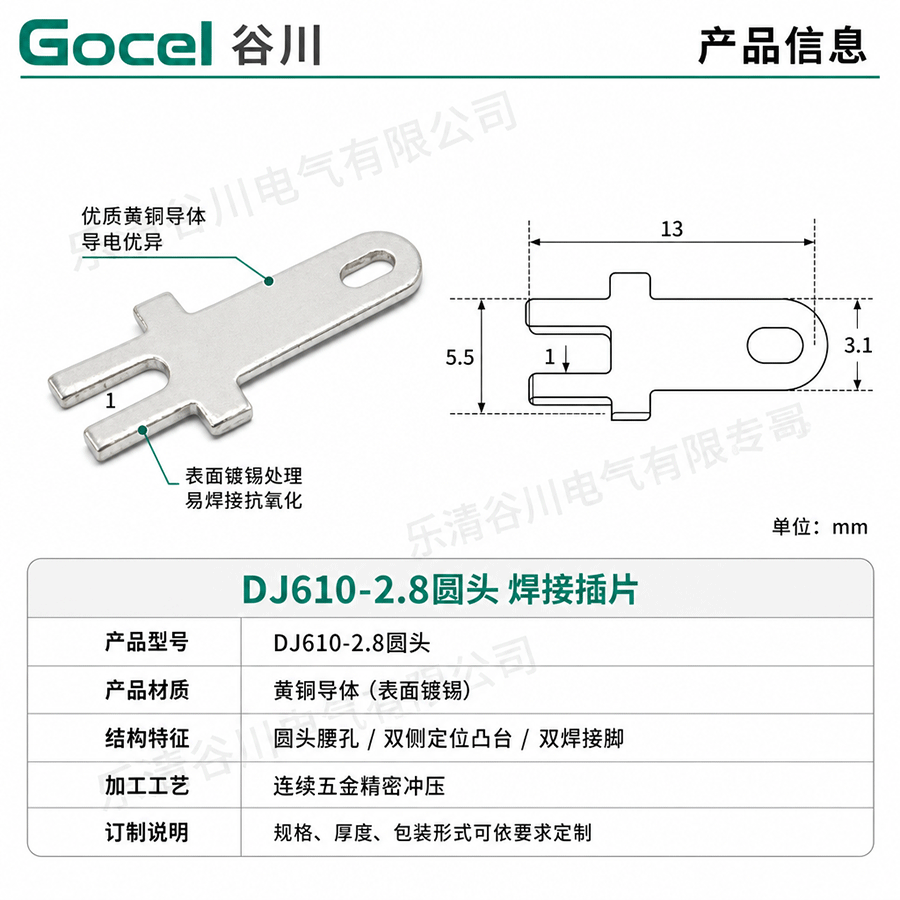

【外形尺寸与安装工程图】
-
端子全长：13.0 mm
-
插接宽度：3.1 mm（圆头带腰形锁紧孔）
-
限位凸台外宽：5.5 mm（双向限位台阶）
-
PCB 焊接脚宽：1.0 mm（双脚设计，焊接稳固防扭转）
-
焊接脚槽宽：1.0 mm
-
标称材料料厚：0.5 mm（亦可依图定制 0.8 mm）
【适用场景与行业】
-
PCB 线路板与电源模块：开关电源、变频器控制板、继电器模块强弱电输入输出转接插针。
-
汽车与摩托车电气：保险丝盒汇流插片、仪表总成、车载空调控制器内部连接。
-
家用电器主控板：微波炉、电磁炉、洗衣机、智能热水器电脑控制板电源引出端。
【定制与出货说明】
-
供货形式：散装包装出货。
-
客制化服务：可根据客户电路板承载电流需求定制料厚（0.5mm / 0.8mm）如需样品检测或图纸核对，欢迎联系在线客服。
